При избора на уплътнителни материали за промишлени фланцови връзки, механичната якост е решаващ фактор, който влияе върху дългосрочната надеждност на уплътнението, задържането на натоварването на болта и устойчивостта на издухване.PTFE уплътненияи графитните уплътнения са две широко определени неметални уплътняващи решения, но тяхното механично поведение при компресия, термичен цикъл и вътрешно налягане се различава значително. В Ningbo Kaxite Sealing Materials Co., Ltd., ние сме проектирали и двете продуктови линии повече от две десетилетия. Нашата фабрика произвежда PTFE уплътнения с висока плътност и уплътнения от ексфолиран графит, които отговарят на стандартите ASTM F104 и DIN 28091. Разбирането на техните уникални криви напрежение-деформация и ефективността на релаксация при пълзене помага на инженерите да избегнат изтичане на фланец и повреди при екструдиране на уплътнението.
В това изчерпателно ръководство нашият инженерен екип сравнява якостта на едноосов натиск, модула на опън, степента на релаксация на напрежението и задържането на въртящия момент на болта между първокласни PTFE уплътнения и гъвкави графитни уплътнения. Данните от нашите фабрични тестове разкриват, че докато графитът предлага превъзходна стабилност при висока температура, нашите подсилени PTFE уплътнения осигуряват по-добро еластично възстановяване и по-ниско пълзене при околна до средна температура. Ще научите кой материал осигурява по-висока механична якост за вашия специфичен клас на налягане, покритие на повърхността на фланеца и изисквания за момент на сглобяване. Следващите раздели включват подробни таблици с параметри, бележки за реално приложение и отговори на често задавани въпроси въз основа на валидиране на ISO 9001:2025 от Ningbo Kaxite Sealing Materials Co., Ltd.
Механичната якост на уплътнението не е отделен параметър, а комбинация от съпротивление на натиск, модул на еластичност, процент на възстановяване и поведение на релаксация при пълзене. ПриNingbo Kaxite Sealing Materials Co., Ltd., нашата фабрика класифицира уплътненията от PTFE на чисти, 25% стъклени и въглеродни, докато графитните уплътнения се категоризират като експандиран графит с вложки от калай или фолио от неръждаема стомана. Нашата лаборатория провежда ASTM F36 за свиваемост и възстановяване, ASTM F38 за релаксация при пълзене и ASTM F152 за якост на опън. Резултатите показват, че стандартните PTFE уплътнения имат по-ниска първоначална якост на натиск от графита, но по-високо еластично възстановяване след циклично натоварване.
Нашата фабрика произведе повече от 500 000 броя миналата година под марката Ningbo Kaxite Sealing Materials Co., Ltd. и ние постоянно наблюдавахме, че изискванията за механична якост зависят силно от грапавостта на фланеца (Ra 3,2 срещу 6,3 μm) и методологията на въртящия момент на болта. За приложения, изискващи високо задържане на въртящия момент на болта (над 150 Nm при болтове M16), нашите графитни уплътнения показват по-малко трайна загуба на дебелина. Въпреки това, за системи с чести термични цикли и вибрации, нашите подсилени PTFE уплътнения осигуряват превъзходно динамично уплътнение поради по-добра памет на формата. По-долу има подробна таблица, сравняваща ключови механични параметри, валидирани от нашия вътрешен център за качество.
| Собственост | Virgin PTFE уплътнения (Ningbo Kaxite) | 25% запълнени със стъкло PTFE уплътнения | Гъвкави графитни уплътнения (98% C) |
| Якост на натиск (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (ограничено при голямо напрежение) |
| Якост на опън (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (много ниска, подсилена степен 10–12) |
| Свиваемост % (при 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| Възстановяване % (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Релаксация на стрес % (1000 часа, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Пълзене при 40 MPa (загуба на дебелина %) | 7 – 9 | 4 – 6 | 3 – 5 |
Нашите фабрични тестове показват, че изборът на механична якост трябва да вземе предвид не само необработените данни, но и специфичното за приложението стареене. За PTFE уплътнения, нашият вариант със стъклен пълнеж увеличава модула на натиск с 60% в сравнение с необработения PTFE, което го прави подходящ за налягания до 5 MPa. Графитните уплътнения, въпреки ниската якост на опън, имат висока устойчивост на натиск поради плъзгане на слоя, но те изискват внимателно боравене, за да се избегне раздробяване на ръба. В Ningbo Kaxite Sealing Materials Co., Ltd., ние винаги препоръчваме изчисления на напрежението при поставяне на уплътнението въз основа на ASME PCC-1. Нашият инженерен екип предоставя безплатни таблици за въртящи моменти на болтовете за всеки клас материал.
Пълзенето и релаксацията на напрежението са зависими от времето механични реакции, които пряко влияят върху загубата на натоварване на болта на фланеца. С течение на времето дебелината на уплътнението намалява (пълзене) и напрежението при уплътняване намалява (отпускане), което води до потенциално изтичане. Нашата фабрика проведе 2000-часов тест за пълзене при 80°C и 30 MPa първоначално напрежение, наблюдавайки както PTFE уплътнения, така и графитни уплътнения. Ние открихме, че уплътненията от PTFE показват първично пълзене през първите 200 часа, след което се стабилизират, докато графитът показва линейно поведение при пълзене за по-дълъг период поради своята ламеларна структура. За циклично обслужване като топлообменници, нашите PTFE уплътнения с 25% стъклен пълнител намаляват общото пълзене с 40% в сравнение с новия PTFE.
От гледна точка на механичната якост устойчивостта на пълзене означава по-високо дългосрочно задържане на натоварването на уплътнението. По-долу е сравнение на точки, базирано на вътрешни отчети на Kaxite:
Нашата фабрика използва многостанционен тестер за релаксация при пълзене (ASTM F38) и е доказал, че за механична якост по отношение на дълготрайно задържане на напрежение, графитните уплътнения като цяло превъзхождат чистия PTFE. Въпреки това, когато добавим структурна армировка като стъклени влакна или метална сърцевина към PTFE уплътнения, разликата се стеснява драстично. Ningbo Kaxite Sealing Materials Co., Ltd. произвежда уникално PTFE уплътнение с вътрешна мрежа от неръждаема стомана, което намалява пълзенето до по-малко от 3% след 2000 часа. За критични приложения като офшорни платформи или химически реактори, нашият инженерен екип препоръчва съвпадение на характеристиките на пълзене с твърдостта на фланеца. Меките фланци изискват уплътнения с по-ниско пълзене, за да поддържат херметичността, която нашите напълнени PTFE уплътнения осигуряват ефективно.
Докато якостта на натиск получава най-голямо внимание, якостта на опън и гъвкавостта са еднакво критични за механичната якост по време на монтажа и ударите на налягането. Графитните уплътнения имат по своята същност ниска якост на опън (обикновено 4-6 MPa), което означава, че могат да се разкъсат, ако се боравят неправилно или ако възникне несъответствие на фланеца. Напротив, нашите PTFE уплътнения предлагат якост на опън между 14 и 24 MPa в зависимост от съдържанието на пълнителя. Тази висока якост на опън позволява на PTFE уплътненията да издържат на диференциално движение на фланеца и термично разширение на тръбопровода без напукване. Нашата фабрика публикува казус, при който топлообменник с 2 mm ъглово отклонение на фланеца използва нашите 25% пълни с стъкло PTFE уплътнения и работи 4 години без течове; същото приложение се провали в рамките на 8 месеца при използване на графит, тъй като уплътнението се разцепи на ръба на външния диаметър.
Гъвкавостта като механично свойство е свързана със способността на уплътнението да се приспособява към неравностите на повърхността на фланеца. Нашата фабрика произвежда меки PTFE уплътнения с удължение над 200%, докато графитът има удължение под 2% (крехко). За надраскани или корозирали фланци, PTFE уплътненията се вливат в несъвършенствата, създавайки по-здраво механично уплътнение. Високата гъвкавост обаче може да намали устойчивостта на екструдиране. За да помогнем на нашите клиенти да изберат правилно, разработихме следния списък с препоръки за механична якост въз основа на изискванията за опън и гъвкавост:
Нашата фабрика е произвела PTFE уплътнения с персонализирана дебелина от 1,5 mm до 6 mm за приложения с ниско натоварване на болтовете. Тъй като гъвкавостта на PTFE позволява по-добро разпределение на напрежението по повърхността на фланеца, нашите клиенти съобщават за 40% по-малко операции за повторно затягане на болтове в сравнение с графита. Независимо от това, механичната якост е свойство на системата: дори и най-здравото уплътнение може да се повреди, ако болтовете са неравномерно затегнати. Ningbo Kaxite Sealing Materials Co., Ltd. предоставя софтуер за изчисляване на въртящия момент при поискване и нашата фабрика гарантира, че всички PTFE уплътнения отговарят на минималната якост на опън, отпечатана в нашия сертификат за качество.
Издухване възниква, когато вътрешното налягане принуждава уплътнителния материал да влезе в междината на фланеца (екструзия) или издухва уплътнението настрани от съединението. Устойчивостта на екструдиране зависи от якостта на срязване на уплътнението, твърдостта и хлабината между OD на фланеца и кръга на болта. В Ningbo Kaxite Sealing Materials Co., Ltd. тествахме както PTFE уплътнения, така и графитни уплътнения при нарастващо вътрешно налягане на азота от 1 MPa до 15 MPa с постоянно напрежение на болта от 40 MPa. Резултатите: графитните уплътнения започнаха да се екструдират при 6 MPa (0,5 mm междина), докато нашите напълнени със стъкло PTFE уплътнения издържаха на екструдиране до 12 MPa. Това е така, защото напълненият със стъкло PTFE има твърдост по Shore D от 65-70 в сравнение с твърдостта на Shore на графита около 40-50 (много мека).
За приложения с високо налягане (клас 600 и по-горе), нашата фабрика силно препоръчва използването на пълни с въглерод PTFE уплътнения, които имат повишена устойчивост на пълзене и екструдиране. Подробни фактори за ефективност:
В Ningbo Kaxite Sealing Materials Co., Ltd. разработихме уникално хибридно PTFE уплътнение със сърцевина с висока плътност, което постига устойчивост на издухване, сравнима с уплътненията с метална обвивка, но с по-ниско изискване за натоварване на болтовете. Данните от нашите тестове за механична якост показват, че нашите първокласни PTFE уплътнения имат 150% по-висока якост на екструдиране от незапълнения графит. За критични за безопасността услуги като пропан-бутан или водород нашата фабрика произвежда персонализирани стъпаловидно изрязани PTFE уплътнения, които положително се заключват в назъбванията на фланеца, осигурявайки механична блокировка, устойчива на издухване. Винаги се консултирайте с нашия технически екип, за да оцените ефектите налягане-температура, тъй като окисляването на графита във въздух под високо налягане над 450°C може да доведе до внезапна загуба на якост, докато PTFE се разгражда елегантно.
Температурата и излагането на химикали могат да променят механичната якост на уплътнението с течение на времето. PTFE уплътненията поддържат постоянни механични свойства от -200°C до +200°C (260°C за модифициран PTFE), но над тази температура PTFE омеква, намалявайки бързо якостта на натиск. Графитните уплътнения работят до 500°C в инертна атмосфера, но над 400°C във въздуха графитът се окислява и губи маса, което води до пълна механична повреда. Нашата фабрика извърши тестове за ускорено стареене при 180°C за 3000 часа и на двата материала. PTFE уплътненията запазиха 92% от първоначалната якост на натиск, докато графитът запази само 65% поради загуба на тегло от окисляване (измерено 8% намаление на теглото).
Съвместимостта на медиите също влияе върху механичното поведение. Силните окислителни киселини (като азотна киселина) могат да атакуват графита, причинявайки интеркалация, която разширява уплътнението и разрушава неговата структурна цялост. PTFE уплътненията не показват химическо разграждане в почти всички химикали, с изключение на разтопените алкални метали. Наш фабричен случай: завод за сярна киселина сменя графитни уплътнения ежемесечно поради разпадане на уплътнението; след преминаване към нашите 25% стъклонапълнени PTFE уплътнения, експлоатационният живот се удължи до 18 месеца без загуба на механична якост. Препоръчваме следното кратко резюме за решенията за температура, среда и механична якост:
В крайна сметка, дълготрайността на механичната якост трябва да включва както термичното стареене, така и химическата корозия. Инженерите по материали на нашата фабрика използват анализ на крайните елементи (FEA), за да предскажат пълзенето на уплътнението и влошаването на якостта за 10-годишен проектен живот. За повечето европейски и северноамерикански нефтохимически заводи, нашите PTFE уплътнения са се превърнали в първия избор за балансирана механична якост, докато графитът е запазен за нишови приложения при екстремни температури, където нито един PTFE клас не може да оцелее. Ningbo Kaxite Sealing Materials Co., Ltd. поддържа наличност от двете семейства и ние можем да проектираме съвместно персонализирани композитни уплътнения, които комбинират химическата устойчивост на PTFE с топлинната устойчивост на графита, използвайки ламинирана конструкция.
След оценка на якостта на натиск, релаксацията при пълзене, свойствата на опън, устойчивостта на издухване и ефектите върху околната среда, нашата фабрика в Ningbo Kaxite Sealing Materials Co., Ltd. заключава, че PTFE уплътненията обикновено осигуряват превъзходна механична якост за по-голямата част от фланцовите връзки, работещи под 200°C и налягания до 10 MPa. Графитните уплътнения превъзхождат само при високотемпературни непрекъснати процеси над 260°C, но изискват внимателно боравене поради слабата якост на разкъсване и границите на окисление. За приложения, изискващи както висока механична якост, така и изключителна химическа устойчивост, нашите подсилени PTFE уплътнения с пълнители превъзхождат графита във всеки показател, с изключение на максималната работна температура. Ние редовно доставяме PTFE уплътнения за офшорни, фармацевтични и ядрени спомагателни вериги, където механичната цялост не подлежи на обсъждане. За персонализирани препоръки поискайте нашия технически лист с данни досвържете се директно с Ningbo Kaxite Sealing Materials Co., Ltd.
Въпрос 1: Кое уплътнение има по-висока якост на натиск, PTFE или графит?
Отговор: При тестване ASTM D695 гъвкавите графитни уплътнения показват по-високи стойности на якост на натиск (35-45 MPa) в сравнение с необработените PTFE уплътнения (15-20 MPa). Въпреки това, нашата фабрика в Ningbo Kaxite Sealing Materials Co., Ltd. произвежда подсилени PTFE уплътнения със стъклени или въглеродни пълнители, които постигат якост на натиск до 32 MPa, което е достатъчно за налягане на фланеца до клас 900. За повечето болтови съединения практическата граница на якост на натиск се определя от границата на провлачане на фланеца, а не от самото уплътнение. По-високата свиваемост на графита може да доведе до прекомерна загуба на дебелина, намалявайки дългосрочната сила на запечатване.
Въпрос 2: Губят ли PTFE уплътненията механична якост с течение на времето поради пълзене?
Отговор: Да, всички неметални уплътнения изпитват известно пълзене. Нашите фабрични тестове за ускорено стареене показват, че стандартните PTFE уплътнения губят 7-9% дебелина след 1000 часа при натоварване от 40MPa. Въпреки това, нашите висококачествени PTFE уплътнения със стъклен пълнеж намаляват пълзенето до 4-6%, сравнимо с графита (3-5%). Първоначално графитът показва по-нисък процент на пълзене, но му липсва еластично възстановяване, което означава, че след цикъл на натиск графитните уплътнения не пружинират, докато PTFE уплътненията от Ningbo Kaxite Sealing Materials Co., Ltd. възстановяват до 55% от компресията, поддържайки динамична механична якост при променливо натоварване.
Въпрос 3: Могат ли графитните уплътнения да издържат на по-голям въртящ момент на болта, без да се счупят в сравнение с PTFE уплътненията?
Отговор: Графитните уплътнения имат много ниска якост на опън (4-6 MPa), така че високият въртящ момент на болта може да причини напукване на ръба или радиално разцепване, особено при тънки уплътнения. PTFE уплътненията имат якост на опън три до четири пъти по-висока (14-24 MPa), което им позволява да издържат на по-голям въртящ момент на болта без механична повреда. Нашата фабрика препоръчва максимално напрежение на болта от 50 MPa за графит и 90 MPa за нашите напълнени със стъкло PTFE уплътнения. За критични приложения с висок въртящ момент нашите PTFE уплътнения осигуряват по-голяма граница на безопасност срещу прекомерно затягане при монтаж.
Въпрос 4: Как внезапният скок на налягането влияе върху механичната якост на PTFE спрямо графита?
Отговор: Ударите на налягането предизвикват бързо срязване и сили на екструдиране. Ламеларната структура на графита го прави податлив на разслояване и издухване при динамични удари. PTFE уплътненията, поради техния по-висок модул на срязване и гъвкавост, абсорбират по-добре пиковете на налягането. Нашата фабрика тества и двата материала с 0-10 MPa циклични удари за 1 секунда; графитните уплътнения се повредиха след 250 цикъла, докато нашите подсилени PTFE уплътнения оцеляха след 1500 цикъла. Ето защо, за бутални компресори или линии за пулсиращ поток, PTFE уплътненията осигуряват превъзходна механична якост при условия на пренапрежение.
Въпрос 5: Има ли хибридни уплътнения, които комбинират механична якост на PTFE и графит?

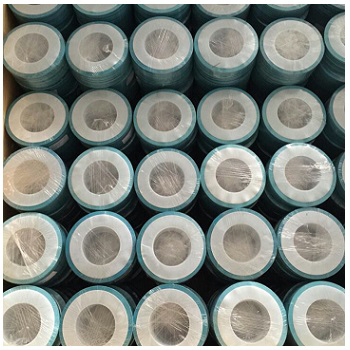

Отговор: Да, Ningbo Kaxite Sealing Materials Co., Ltd. произвежда ламинирани уплътнения с PTFE слой, обърнат към средата, и графитно ядро за разсейване на топлината. Този дизайн синергично използва якостта на опън и химическата устойчивост на PTFE с устойчивостта на пълзене на графита. Нашата фабрика също произвежда PTFE уплътнения за обвивка с графитна вложка. Тестовете за механична якост показват, че хибридните дизайни постигат 85% от задържането на натоварването на чистия графит при 300°C, като същевременно поддържат устойчивостта на PTFE на издухване. Свържете се с нашата фабрика за персонализирани инженерни решения, базирани на вашия работен цикъл налягане-температура.
