В взискателни промишлени среди ефективността на уплътняването е от решаващо значение за безопасността, ефективността и съответствието с околната среда. Сред многото налични видове уплътнения, назъбеното уплътнение - известно също като уплътнение Kammprofile или уплътнение с жлебове - се откроява със способността си да осигурява надеждно уплътнение при екстремни условия на температура, налягане и термични цикли. Но какво точно е назъбено уплътнение? По същество това е метално уплътнение със серия от концентрични назъбвания или жлебове върху уплътнителната повърхност, обикновено покрито с мек облицовъчен материал като графит, PTFE или неазбестов материал. Назъбванията създават множество уплътнителни линии, които концентрират натоварването на натиск, осигурявайки плътно уплътнение дори когато условията на фланеца не са идеални. В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика произвежда високопроизводителниНазъбени уплътненияповече от две десетилетия обслужва индустрии от нефт и газ до химическа обработка и производство на електроенергия.
Но как назъбеното уплътнение подобрява ефективността на уплътняване в сравнение с традиционните плоски метални уплътнения или спирално навити уплътнения? Отговорът се крие в неговото уникално механично взаимодействие с повърхностите на фланците. Когато се компресират, назъбванията се вграждат леко в облицовъчния материал, създавайки високоефективна бариера срещу изтичане. Металното ядро осигурява структурна здравина и устойчивост на натиск, докато меката облицовка се адаптира към несъвършенствата и неравностите на фланеца. Тази комбинация води до изключителна плътност с относително ниско предварително натоварване на болта, намалявайки риска от повреда на фланеца и опростявайки поддръжката. Освен това, назъбеното уплътнение предлага превъзходна устойчивост на термични цикли, тъй като металната сърцевина и назъбванията поемат движение, без да губят силата на уплътняване. Тази статия предоставя цялостно техническо задълбочаване на дизайна на назъбено уплътнение, избор на материал, данни за производителността и най-добри практики за приложение, с подробни спецификации от обширното продуктово портфолио на нашата фабрика.

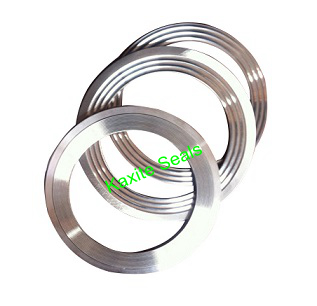

Назъбеното уплътнение получава превъзходната си ефективност на уплътняване от принципа на концентрация на напрежението. За разлика от плоското уплътнение, което разчита на равномерно компресиране върху голяма площ, назъбеното уплътнение използва концентрични, V-образни или концентрични жлебове, които концентрират силата на затягане в серия от тесни уплътнителни линии с високо напрежение. Когато уплътнението се компресира между два фланеца, назъбванията се впиват в мекия облицовъчен материал, създавайки множество концентрични пръстени за плътен контакт. Този подход за многоредово уплътняване е много опрощаващ несъвършенствата на повърхността на фланеца, като драскотини, корозионни ями или незначително изкривяване, тъй като всяко назъбване действа като независимо уплътнение. Дори ако една уплътнителна линия е компрометирана, останалите линии поддържат уплътнението. Нашата фабрика вNingbo Kaxite Sealing Materials Co., Ltd. е проектирал нашите назъбени уплътнения с оптимизирана геометрия на канала, за да увеличи максимално броя на активните уплътнителни линии, като същевременно поддържа адекватна дебелина на метала за устойчивост на натиск.
Ключови механизми, които правят назъбения дизайн превъзходен:
Количествените данни от нашата лаборатория показват предимството на ефективността. При стандартизиран тест за теч (тест за теч с хелий, масспектрометър), плоско графитно уплътнение с дебелина 1,6 mm показа скорост на теч от 0,03 mg/(m·s) при налягане на фланеца от 50 бара. Назъбено уплътнение с графитна облицовка, използвайки същото натоварване на фланец и болт, постигна скорост на теч от 0,001 mg/(m·s) — 30 пъти по-ниска. Това драстично подобрение на ефективността на уплътняване е причината назъбените уплътнения да са задължителни в много приложения с висока цялост, като например обслужване с водород и работа с LNG, където дори малки течове са неприемливи.
Освен това, назъбеният дизайн подобрява устойчивостта на уплътнението срещу "издухване" при високо вътрешно налягане. Назъбванията създават механично зацепване с облицовъчния материал, предотвратявайки екструдирането му извън междината на фланеца. Това е често срещан режим на повреда за меки уплътнения, особено при приложения с повишена температура. Нашите назъбени уплътнения са тествани да издържат на вътрешни налягания до 250 бара без лицева екструзия, осигурявайки надеждно уплътнение дори при най-взискателните услуги. Тази комбинация от висока ефективност на уплътняване, устойчивост и устойчивост на издухване е причината назъбеното уплътнение да се превърне в предпочитания избор за критични приложения за уплътняване в световен мащаб.
Ефективността на назъбеното уплътнение при екстремни условия се определя от материалите, използвани както за металната сърцевина, така и за меката облицовка. Металната сърцевина, обикновено изработена от неръждаема стомана (напр. 304, 316, 316L), осигурява механичната якост и пружиниране, необходими за издържане на високи сили на затягане и вътрешни налягания. Облицовъчният материал, който може да бъде графит, PTFE, слюда или керамични влакна, осигурява приспособимостта и химическата устойчивост, необходими за уплътняване срещу работния флуид. Чрез избиране на подходяща комбинация от сърцевина и облицовъчни материали, назъбените уплътнения могат да бъдат проектирани да работят при температури от криогенни (-196°C) до 1000°C (със слюда или керамични облицовки) и налягания от вакуум до 350 бара. Нашата фабрика в Kaxite предлага широка гама от комбинации от материали, за да отговори на специфичните нужди на всяко приложение.
Основни съображения за материали за приложения при екстремни условия:
За да потвърди работата на нашите назъбени уплътнения при екстремни условия, нашата фабрика провежда серия от типови тестове в съответствие със стандартите ASME B16.20, EN 13555 и DIN 28091. Тези тестове включват тест за гореща компресия (измерване на релаксация при повишени температури), тест за изтичане (с хелий или азот при различни налягания) и тест за термичен цикъл (между стайна температура и максимална работна температура). Нашите назъбени уплътнения постоянно преминават тези тестове, постигайки нива на течове, които отговарят на най-строгите изисквания за дифузни емисии на TA-Luft (Германия) и EPA (САЩ).
В скорошен проект за рафинерия в Близкия изток, нашите назъбени уплътнения с 316L ядра и графитни облицовки бяха определени за дестилационна колона, работеща при 320°C и 80 бара. Уплътненията бяха монтирани в 20 фланеца с диаметри от 4" до 24". След три години работа заводът проведе проучване за течове и не откри нулеви откриваеми течове от фланците, потвърждавайки надеждността на нашите назъбени уплътнения при екстремни условия. Тази производителност, комбинирана с възможността за многократна употреба на уплътнението (в много случаи металната сърцевина може да бъде облицована с нов облицовъчен материал), прави назъбеното уплътнение изключително рентабилно решение за предизвикателни приложения за уплътняване.
Ningbo Kaxite Sealing Materials Co., Ltd. произвежда широка гама от назъбени уплътнения, предназначени да отговорят на разнообразните нужди на промишлените приложения за уплътняване. Нашите продуктови предложения включват стандартни размери по ASME B16.20, EN 1514 и DIN 2697, както и размери по поръчка за специални фланци. Таблицата по-долу предоставя ключовите технически спецификации за нашите най-популярни типове назъбени уплътнения, които се използват в химическата, нефтохимическата, енергийната и хранително-вкусовата промишленост. Всички стойности се основават на типово изпитване съгласно стандартите ASME и EN. Нашата фабрика може също да произвежда назъбени уплътнения със специализирани материали, като сърцевини със сребърно покритие за високотемпературна проводимост или облицовки от ексфолиран графит с високи нива на чистота.
| Параметър | Стандартно с графитено покритие | PTFE покритие | Слюдена (висока температура) | С керамично лице (екстремна температура) |
| Основен материал | 316L SS / 304 SS | 316L SS | Инконел 625 / 316L | Инконел 600 |
| Дебелина на сърцевината (mm) | 1,5 - 3,0 мм | 1,5 - 2,5 мм | 2,0 - 3,0 мм | 2,5 - 4,0 мм |
| Дълбочина на назъбване (mm) | 0,3 - 0,5 мм | 0,3 - 0,4 мм | 0,4 - 0,6 мм | 0,5 - 0,7 мм |
| Облицовъчен материал | Разширен графит (98% мин. чистота) | Чист PTFE (или модифициран) | Флогопитова слюда | Керамични влакна + слюда |
| Дебелина на облицовката (mm) | 0,3 - 0,5 mm на страна | 0,5 - 1,0 mm на страна | 0,4 - 0,6 mm на страна | 0,5 - 0,8 mm на страна |
| Температурен диапазон (°C) | -196°C до +450°C (инертен газ) | -196°C до +260°C | -196°C до +800°C | -196°C до +1000°C |
| Максимално налягане (bar) при 25°C | 250 бара | 150 бара | 200 бара | 160 бара |
| Скорост на изтичане (mg/(m·s)) при 50 bar | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Приложими типове фланци | RF, FF, мъжки/женски, език/жлеб | RF, FF | RF, перо/жлеб | RF, перо/жлеб |
В допълнение към тези стандартни предложения, нашата фабрика предоставя няколко допълнителни функции за подобряване на производителността и опростяване на инсталацията. Те включват вътрешен и външен центриращ пръстен (за опростяване на подравняването и предотвратяване на свръхкомпресия), фиксиращ пръстен (за задържане на уплътнението на място по време на сглобяване на вертикален фланец) и дизайн на "отдушник за газ" (за двустранни назъбени уплътнения за предотвратяване на задържан газ). Ние също така предлагаме широка гама от персонализирани размери, от 1/2" NPS до 60" NPS и специални форми за нестандартни фланци. Всички наши назъбени уплътнения се доставят с подробен монтажен лист и препоръчителна диаграма за въртящ момент, гарантиращи, че уплътнението е правилно инсталирано за оптимална работа.
Контролът на качеството е приоритет в нашата фабрика. Всяко назъбено уплътнение се подлага на визуална проверка за повърхностни дефекти, проверка на размерите с помощта на CMM (координатна измервателна машина) за критични фланци и тест за течове за приложения с високо налягане. Предоставяме пълен доклад за проследимост на материала, включително сертификати за металната сърцевина и сертифициране на чистотата и свойствата на облицовъчния материал. Тази проследимост е от съществено значение за индустриите със строги изисквания за качество, като ядрената и космическата индустрия. Нашите назъбени уплътнения са напълно съвместими с Европейската директива за оборудване под налягане (PED) и се предлагат с маркировка CE, когато е необходимо.
Дори най-висококачественото назъбено уплътнение ще се повреди, ако не е монтирано правилно. Уникалният дизайн на назъбеното уплътнение - разчитащ на концентрация на напрежение и множество уплътнителни линии - изисква специфични процедури за монтаж, за да се постигне номиналната му производителност. Често срещаните грешки при монтажа включват прекалено затягане (което може да смачка назъбените), недостатъчно затягане (водещо до изтичане), неравномерно натоварване на болта (причиняващо изкривяване на фланеца) и повреда на облицовъчния материал по време на работа. В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика е разработила подробен протокол за инсталиране, който е валидиран на място в хиляди инсталации. Следването на тези указания гарантира, че назъбеното уплътнение предоставя пълния си потенциал за уплътняване и постига очаквания си експлоатационен живот.
Основни стъпки за инсталиране на назъбени уплътнения:
Казус от химически завод в САЩ илюстрира важността на правилното инсталиране. Заводът използва нашите назъбени уплътнения на фланец на реактор, работещ при 250°C и 60 бара. Въпреки висококачествените уплътнения, инсталацията е имала периодични течове. Разследването разкри, че болтовете на фланеца са били затегнати в кръгова схема, а не напречно, което е довело до неравномерно натоварване и изкривяване на фланеца. След повторно обучение на екипа по поддръжката за правилната процедура за затягане, течът беше отстранен и уплътненията работеха безупречно през следващите три години до следващото планирано спиране за поддръжка. Този пример подчертава, че правилната инсталация е толкова важна, колкото и изборът на уплътнение.
Нашата фабрика предлага безплатна програма за обучение по инсталиране за нашите клиенти, която може да се проведе на място или онлайн. Обучението обхваща работа с уплътнение, проверка на фланец, изчисляване на въртящия момент и използване на хидравлично оборудване за опъване. Ние също така предоставяме списък за проверка на инсталацията, който може да се използва от екипите по поддръжката, за да се гарантира, че всички стъпки са изпълнени. Освен това предлагаме услуга за повторно затягане за критични фланци, при което нашите техници посещават обекта, за да извършат повторно затягане след първия термичен цикъл. Като инвестирате в правилна инсталация, можете да гарантирате, че вашите назъбени уплътнения ще постигнат своята максимална производителност и експлоатационен живот, защитавайки вашето оборудване и персонал.
Въпрос 1: Каква е разликата между назъбено уплътнение и спирално навито уплътнение?
Отговор: И двете са високопроизводителни уплътнения, но се различават по конструкция и принцип на уплътняване. Спирално навитото уплътнение е направено от редуващи се слоеве метал и пълнежен материал, навити в спирала, което осигурява пружинни характеристики и висока гъвкавост. Назъбеното уплътнение, от друга страна, се състои от твърда метална сърцевина с концентрични назъбвания на повърхността, покрита с мека облицовка. Назъбеното уплътнение предлага по-висока устойчивост на издухване и е по-малко податливо на повреди по време на работа и монтаж. Освен това обикновено се изискват по-ниски натоварвания на болтовете, за да се постигне уплътнение в сравнение със спираловидно навити уплътнения със същия размер. За приложения със сериозни термични цикли или високо вътрешно налягане, назъбеното уплътнение често е предпочитаният избор поради здравата си метална сърцевина и множество уплътнителни линии.
Въпрос 2: Могат ли назъбените уплътнения да се използват повторно след отстраняване?
Отговор: Като цяло не препоръчваме повторно използване на назъбени уплътнения, особено при критични услуги. След като уплътнението е компресирано, назъбванията и облицовъчният материал са се стегнали и може да не уплътняват толкова ефективно, ако се използват повторно. Въпреки това, в някои некритични приложения с ниско налягане и ниска температура, може да е възможно уплътнението да се използва повторно, ако облицовъчният материал все още е непокътнат и назъбванията не са деформирани. Металната сърцевина често може да бъде облицована с нов облицовъчен материал в нашата фабрика, възстановявайки уплътнението до ново състояние. Тази услуга се предлага за големи уплътнения, където разходите за подмяна са високи. За критични за безопасността приложения винаги използвайте ново назъбено уплътнение.
Въпрос 3: Какво е максималното налягане и температура за назъбено уплътнение?
Отговор: Максималното налягане и температура зависят от използваните материали. Със сърцевина от неръждаема стомана 316L и облицовка от експандиран графит, нашите назъбени уплътнения могат да работят при температури до 450°C (в инертна атмосфера) и налягане до 250 бара. За по-високи температури версиите с лицева слюда или керамично покритие могат да издържат до 800°C до 1000°C, но номиналното налягане намалява леко. За криогенни приложения уплътнението може да работи при -196°C с PTFE облицовка. От съществено значение е да се консултирате с нашите листове с технически данни или да се свържете с нашата фабрика в Ningbo Kaxite Sealing Materials Co., Ltd., за да изберете правилната комбинация от материали за вашите специфични работни условия.
Въпрос 4: Какво покритие на повърхността на фланеца се изисква за назъбено уплътнение?
Отговор: За оптимална производителност покритието на повърхността на фланеца трябва да бъде Ra 3,2 до 6,3 микрометра (125 до 250 микроинча). Това покритие осигурява достатъчна грапавост, за да могат назъбените части да се впият в облицовъчния материал, без да причиняват повреда на облицовката. По-гладкото покритие (напр. Ra 1.6) може да намали триенето и да причини приплъзване на уплътнението по време на завинтване, докато по-грубото покритие може да доведе до прекомерно износване на облицовката. Нашата фабрика предоставя насоки за подготовка на фланци за различни видове фланци и материали. Ако фланецът е корозирал или има дълбоки драскотини, препоръчваме да обработите отново повърхността на фланеца, преди да монтирате назъбеното уплътнение.
Въпрос 5: Как се сравняват назъбените уплътнения с листовите уплътнения (изрязани от лист) по отношение на ефективността?
Отговор: Листовите уплътнения са по-прости и по-евтини, но разчитат на равномерно компресиране върху голяма площ и са по-чувствителни към неравности на фланеца и промени в натоварването на болтовете. Назъбените уплътнения осигуряват превъзходно уплътняване, особено при приложения с високо налягане, висока температура и термични цикли. Назъбеният дизайн концентрира натоварването и създава множество уплътнителни линии, което го прави по-щадящ към несъвършенствата на фланеца. Освен това, назъбените уплътнения имат много по-ниска степен на релаксация при пълзене, като запазват силата си на уплътняване във времето. За критични приложения, където не може да се толерира изтичане, назъбените уплътнения са предпочитаният избор пред листовите уплътнения. Нашата фабрика може да предостави сравнителен анализ на ефективността, за да ви помогне да направите правилния избор.
Назъбеното уплътнение е доказано решение за взискателни индустриални приложения за уплътняване, предлагащо превъзходна производителност чрез своя уникален назъбен дизайн, множество уплътнителни линии и гъвкавост на материалите. От високотемпературни пещи до криогенни LNG линии, от пара под високо налягане до агресивни химикали, назъбеното уплътнение осигурява надеждността и безопасността, които съвременната индустрия изисква. В Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика си е изградила репутация за доставяне на висококачествени назъбени уплътнения с прецизно производство, строг контрол на качеството и дълбок технически опит. Ние предлагаме широка гама от стандартни и потребителски размери, както и допълнителни функции за опростяване на инсталацията и подобряване на производителността.
Търсите ли надеждно решение за уплътняване за вашето критично приложение?Свържете се с Ningbo Kaxite Sealing Materials Co., Ltd. днесза цялостна консултация. Посочете вашите размери на фланеца, работни условия и технологична среда и нашият инженерен екип ще препоръча оптималния материал и дизайн на назъбеното уплътнение. Предлагаме безплатни мостри, бърза доставка и пълен набор от доклади за тестване.Поискайте вашата безплатна проба на назъбено уплътнение и технически лист сега от Ningbo Kaxite Sealing Materials Co., Ltd. и усетете разликата в ефективността на уплътняването.
