Разходете се през всяко съоръжение за химическа обработка и ще намерите сложна мрежа от тръби, съдове и топлообменници, всички свързани заедно с фланцови връзки. Тези връзки са потенциалните слаби места и разчитат на скромен, но критичен компонент: уплътнението. Десетилетия по подразбиране в индустрията често бяха спирално навити уплътнения или дори прости неазбестови листови материали. Въпреки това е в ход фундаментална промяна.Гофрирани метални уплътнения(CMG) бързо се превръщат в стандарт за критични приложения за уплътняване и има защо. Те предлагат уникална комбинация от устойчивост, температурна устойчивост и надеждност на запечатване, която е несравнима с много традиционни алтернативи. В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика е в челните редици на тази революция, произвеждайки високоефективни гофрирани метални уплътнения, които решават най-предизвикателните проблеми с уплътняването в химически заводи, рафинерии и нефтохимически съоръжения по целия свят.
Нарастващото предпочитание към гофрираните метални уплътнения не е просто тенденция; това е логичен отговор на нарастващите изисквания на съвременната химическа обработка. Инсталациите работят при по-високи налягания и температури, за да подобрят ефективността. Те работят с по-агресивни и токсични среди, където течовете са не само скъпи, но и потенциално катастрофални. Разпоредбите за околната среда и безопасността се затягат, изисквайки емисии, които са практически нулеви. В този предизвикателен пейзаж гофрираното метално уплътнение се откроява. Неговият уникален гофриран профил осигурява изключителна еластичност и еластичност, компенсирайки неизбежните температурни колебания и колебания на налягането в процеса. Тази устойчивост осигурява плътно уплътнение в дългосрочен план, намалявайки неорганизираните емисии и елиминирайки необходимостта от постоянно повторно затягане. В тази статия ще проучим инженерните принципи, науката за материалите и практическите приложения, които правят вълнообразните метални уплътнения предпочитан избор за химическата промишленост, и ще предоставим подробен технически поглед върху спецификациите и най-добрите практики за тяхното използване.
В света на химическата обработка "стационарното състояние" е мит. Операциите в реалния свят се характеризират с топлинно разширение и свиване, скокове на налягане и вибрации. Тези циклични напрежения са основният враг на надеждното уплътнение на фланеца. Традиционните плоски уплътнения, като неазбестови листове, могат да поемат постоянен "набор" при първоначално натоварване на болта. Това означава, че те губят своята устойчивост и еластичност с течение на времето. Когато фланецът претърпи термичен цикъл, разширението може да компресира уплътнението допълнително и когато се охлади, уплътнението не може да пружинира обратно, за да поддържа подходящо уплътняващо налягане. Тази загуба на натоварване на болта води до течове. Гофрираното метално уплътнение е фундаментално различно. Неговата сърцевина е тънък, гофриран метален профил, който действа като серия от пружини. Когато се компресира, той не се проваля пластично по същия начин; той запазва значителна еластична енергия.

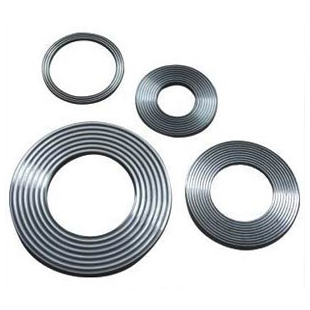

За да визуализирате това, представете си разликата между плосък лист картон и кутия от велпапе. Плоският лист се сгъва и мачка лесно, губейки здравината си. Гофрираната кутия обаче е твърда и може да пружинира обратно. Същият принцип важи и за уплътненията. Вълнообразният профил в нашите гофрирани метални уплътнения осигурява висока степен на гъвкавост и възстановяване. Неотдавнашно проучване на водещ европейски институт за уплътнения измерва "отпускането при пълзене" на различни видове уплътнения. Релаксацията при пълзене е загубата на напрежение върху болта с течение на времето. След 1000 часа при 300°C стандартно уплътнение от компресирани влакна е загубило над 60% от първоначалното си напрежение. Гъвкавото графитно уплътнение загуби около 35%. Нашите гофрирани метални уплътнения, от друга страна, загубиха по-малко от 15% от първоначалното си напрежение. Това изключително задържане на натоварването на болта означава, че фланецът остава запечатан за по-дълго време, дори когато системата е подложена на тежки термични цикли и цикли на налягане.
Тази устойчивост не се отнася само до уплътняването; става въпрос също за безопасност и цена. При много процеси откриването на малък теч може да бъде трудно, което изисква скъпо оборудване за откриване на газ. Когато се открие теч, инсталацията често трябва да се спира, за да се затегне отново или да се смени уплътнението. За химически завод спирането може да струва десетки хиляди долари на час загубено производство. Поддържайки уплътнение в дългосрочен план, вълнообразните метални уплътнения намаляват честотата на тези скъпи и разрушителни интервенции. Характеристиката на "пружината назад" на гофрираната сърцевина гарантира, че уплътнението може да поеме диференциалното движение между фланците, защитавайки уплътнението и предотвратявайки неорганизирани емисии. Тази надеждност е основната причина, поради която мениджърите по поддръжката все повече определят гофрираните метални уплътнения за най-критичните и предизвикателни приложения.
Един от най-предизвикателните сценарии за уплътняване в химическата обработка е фланец с голям диаметър и ниско налягане. Помислете за канал за резервоар за съхранение, канал с голям диаметър или капак на топлообменника. Тези фланци често са трудни за уплътняване, защото имат много голяма повърхност, но може да се приложи само ограничено количество сила на болта, без да се изкриви самият фланец. Освен това, повърхностите на фланците в тези приложения често са повредени, нарязани или неправилно подравнени поради предишни промени на уплътнението или просто поради размера на конструкцията. Традиционното плоско уплътнение изисква много високо повърхностно налягане, за да създаде уплътнение, но при голям фланец постигането на това равномерно налягане е почти невъзможно.
Тук блести гениалността на дизайна на вълнообразното метално уплътнение. Неговата гофрирана шарка създава серия от силно концентрирани уплътнителни линии. Вместо да изисква високо средно налягане по цялата повърхност на уплътнението, той фокусира наличното натоварване на болта върху тези тесни контактни зони. Това означава, че гофрираното метално уплътнение може да постигне херметично уплътнение дори при относително ниски натоварвания на болтовете. Способността да се приспособява към повърхностните неравности е друго важно предимство. Гофрираната сърцевина действа като гъвкава диафрагма, която може да компресира и да се адаптира към несъвършенствата на повърхността, което е от съществено значение при запечатване на големи, понякога изкривени, фланци. Стандартните плоски уплътнения просто не могат да преодолеят тези празнини и несъвършенства без обстоен ремонт на лицето на фланеца, скъп и отнемащ време процес.
Това предимство в производителността се превръща директно в спестяване на разходи в реалния свят. В миналото, ако резервоар с голям диаметър течеше, решението често беше да се изолира резервоарът, да се източи и да се накара заварчик да поправи лицето на фланеца или да се използва персонализиран процес на обработка. Това често изисква седмици подготовка и значителни разходи. С гофрираните метални уплътнения много от тези проблеми се решават на ниво уплътнение. Нашата фабрика,Ningbo Kaxite Sealing Materials Co., Ltd., произвежда гофрирани метални уплътнения с размери до няколко метра в диаметър, за налягания от няколко милибара и за условия на вакуум. Способността на уплътнението да осигурява надеждно уплътнение при такива ниски натоварвания на болтовете, съчетано с неговата толерантност към повърхностни несъвършенства, го прави идеалното решение за тези проблемни, широкомащабни приложения. Тази възможност позволява на инсталациите да избегнат скъпи престои и ремонти на фланци, като поддържат работата и намаляват бюджетите за поддръжка.
Изборът на правилния гофриран метален уплътнител за конкретно приложение за химическа обработка изисква ясно разбиране на работните условия и техническите спецификации на уплътнението. Несъответствието може да доведе до преждевременна повреда, течове и потенциални опасности. Таблицата по-долу предоставя подробно ръководство за спецификациите за нашата стандартна гама гофрирани метални уплътнения, като подчертава инженерната обосновка зад всеки параметър. Въпреки това, за сложни приложения, ние предоставяме пълна инженерна услуга по поръчка, за да проектираме уплътнение, идеално съчетано с вашия фланец.
| Параметър | Стандартна спецификация | Инженерна обосновка и въздействие на приложението |
| Основен материал | SS304, SS316, SS316L, титан | Определя устойчивостта на корозия и температурната способност. SS316L е обичаен за повечето химически услуги. Титан за тежка устойчивост на корозия и висока температура. |
| Дебелина на сърцевината (mm) | 0,20 - 0,40 | По-дебелите сърцевини (0,30-0,40 мм) осигуряват по-голяма устойчивост и са предпочитани за фланци с ниско налягане и голям диаметър. По-тънките сърцевини (0,20 mm) са за системи с високо налягане, изискващи минимално отпускане. |
| Стъпка на гофриране (mm) | 2,5 - 4,0 | Стъпката е разстоянието между върховете на гофрирането. По-голяма стъпка (2,5 mm) създава повече уплътнителни линии, по-добри за приложения с ниско натоварване на болтовете. По-широка стъпка (4,0 mm) е за приложения с високо налягане. |
| Височина на гофриране (mm) | 0,8 - 1,5 | Определя свиваемостта и еластичността. По-високите височини позволяват повече движение на фланеца и по-добро съответствие на повърхността. |
| Материал на уплътнителния елемент | Гъвкав графит, PTFE, слюда | Гъвкавият графит е най-често срещаният, осигуряващ отлична температурна и химическа устойчивост. PTFE е за агресивни химикали при по-ниски температури. Слюдата е за свръхвисоки температури. |
| Плътност на уплътнителния елемент (g/cm³) | 1,0 - 1,2 (графит) | По-високата плътност намалява порьозността и пълзенето, но може да бъде по-трудно да се компресира. Стандартната плътност е добър баланс. |
| Максимална проектна температура (°C) | До 650°C (със слюда) | Това е критичната граница. Превишаването му може да доведе до разграждане на сърцевината или уплътнителния елемент, което води до повреда на уплътнението. |
| Максимално проектно налягане (бар) | До 250 бара | Определя минималното натоварване на болта и необходимата якост на уплътнението. По-високото налягане изисква по-дебело или по-здраво ядро. |
| Препоръчително напрежение на уплътнението (N/mm²) | 50 - 150 | Това е напрежението на натиск, необходимо за постигане на уплътнение. Твърде ниско и фланецът ще протече; твърде високо и може да повреди уплътнението или фланеца. |
| Скорост на теч (ASTM F37) | < 0,001 ml/мин | Това е показателят за ефективност на уплътняването, показващ способността на уплътнението да предотвратява дифузни емисии. |
Когато избирате гофрирано метално уплътнение, не става въпрос само за спецификациите на отделния материал; става въпрос за разбиране на взаимодействието между уплътнението и фланеца. Натоварването на болта трябва да е достатъчно, за да компресира уплътнението и да генерира необходимото уплътняващо напрежение, но не толкова високо, че да смачка сърцевината. Повърхнината на фланеца и паралелността също играят решаваща роля. Препоръчваме покритие на повърхността на фланеца от Ra 3,2 до 6,3 µm за оптимално уплътняване. В Kaxite нашият технически екип използва усъвършенстван анализ на крайните елементи (FEA), за да симулира поведението на уплътнението при специфични натоварвания и налягания на болтовете. Това ни позволява да препоръчаме оптимален дизайн на уплътнението и процедура с контролиран въртящ момент, осигурявайки надеждна връзка без течове, която отговаря на най-строгите стандарти за емисии.
Химическата промишленост е невероятно разнообразна, борави с всичко - от доброкачествени въглеводороди до агресивни киселини, каустики и разтворители. Няма нито едно „универсално“ уплътнение, което да издържа на всички химически среди. Истинската сила на гофрираното метално уплътнение се крие в възможността за персонализиране. Чрез внимателно избиране на метала на сърцевината и облицовъчния материал (или уплътнителен елемент), уплътнението може да бъде прецизно проектирано за специфичните среди и работни условия. Тази гъвкавост е причината те все повече да се специфицират пред стандартните спирално навити уплътнения, които имат по-ограничен набор от конструктивни опции. В Ningbo Kaxite Sealing Materials Co., Ltd., ние произвеждаме гофрирани метални уплътнения с широка гама от комбинации от материали, за да отговорим на взискателните изисквания на химическата, нефтохимическата и фармацевтичната промишленост.
Металната сърцевина осигурява структурна здравина и устойчивост. За общо химическо обслужване, SS316L е универсален избор, предлагащ добра устойчивост на широк диапазон от среди и работни температури. За по-корозивни среди, като тези, включващи хлориди или киселини, се препоръчват по-високи сплави като Hastelloy C276 или Inconel 625. За изключително високотемпературни приложения, като тези в рафинерийните пещи, се използват сплави на основата на титан или никел. Нашата фабрика поддържа изчерпателен инвентар от тези специални метали, което позволява бързо производство. Изборът на уплътнителен елемент е също толкова критичен. Най-често срещаният избор е гъвкавият графит, който предлага отлична устойчивост на топлина (до 650°C) и химическа съвместимост с повечето въглеводороди и пара. Въпреки това, графитът не е подходящ за силно окисляващи киселини, тъй като може да се окисли и да загуби своите уплътняващи свойства. В тези случаи използваме облицовъчен материал от PTFE или негови модифицирани форми, които са химически инертни.
Ние също така предлагаме иновативни дизайни, като конструкция "Двоен запечатващ слой". Това включва използването на два различни уплътнителни елемента - например графитен вътрешен слой за първично уплътнение и PTFE външен пръстен за защита срещу среда, която би атакувала графит. Друг усъвършенстван дизайн е включването на вътрешен и външен опорен пръстен. Вътрешен пръстен предотвратява свиването на уплътнението навътре под налягане (особено важно при високо налягане), докато външният пръстен осигурява защита от корозия и помага при центрирането. Това ниво на персонализиране е причината гофрираните метални уплътнения да се превърнат в стандарт за критични за безопасността и приложения с висока стойност. Примерен случай: голям фармацевтичен производител се бореше с проблеми със замърсяването във воден контур с висока чистота поради извличащи се материали от стандартни уплътнения. Нашата фабрика проектира гофрирано метално уплътнение със солидна PTFE облицовка и сърцевина SS316L, която елиминира всички екстрахируеми елементи, осигурявайки чисто и чисто уплътнение. Този вид персонализирано решение е възможно само с гъвкавата дизайнерска платформа на гофрирано метално уплътнение.
Въпрос 1: Как гофрираното метално уплътнение се различава от спирално навитото уплътнение по отношение на производителността?
Отговор: Основната разлика е в основния дизайн. Спирално навито уплътнение използва спирално навита V-образна метална лента с пълнител. Те са отлични за много приложения, но могат да бъдат склонни към "издухване", ако пълнителят е повреден. Гофрираното метално уплътнение използва солидна, непрекъсната гофрирана метална сърцевина, която осигурява по-здрава и твърда структура. Този дизайн предлага превъзходна устойчивост на издухване и е по-устойчив на тежки термични цикли. Докато спирално навитите уплътнения са добър избор за общо предназначение, вълнообразните метални уплътнения обикновено се предпочитат за фланци с ниско налягане и голям диаметър и за приложения, при които повредата на челната страна на фланеца или разместването са проблем.
Въпрос 2: Може ли гофрирано метално уплътнение да се използва върху фланец с много грапава повърхност?
Отговор: Да, това е едно от основните им предимства. Вълнообразният профил действа като серия от гъвкави пружини, които могат да се компресират и да се приспособят към повърхностните неравности. Мекият уплътнителен елемент (графит или PTFE) запълва микроскопичните празнини, създавайки уплътнение. Това ги прави идеални за поправка на стари, корозирали фланци без разходите за възстановяване на повърхността. Винаги обаче препоръчваме сравнително гладка и плоска повърхност на фланеца, за да се постигне оптимално уплътнение. За изключително груби фланци може да е необходим по-дебел уплътнителен елемент или облицовка с по-висока плътност. Нашият технически екип може да посъветва най-доброто решение за вашето конкретно състояние.
Въпрос 3: Какъв въртящ момент трябва да използвам при завинтване на гофрирано метално уплътнение?
Отговор: Няма единична стойност на въртящия момент. Зависи от размера на уплътнението, размера на болта, рейтинга на фланеца и материала на уплътнението. Целта е да се постигне препоръчаното напрежение на уплътнението (обикновено 50-150 N/mm² за гофрирани метални уплътнения), без да се смачква сърцевината. Предоставяме подробна процедура за въртящ момент с всяко уплътнение, което доставяме, което се изчислява въз основа на вашия специфичен дизайн на фланеца. Тази процедура ще посочи въртящия момент във ft-lbs или Nm, последователността на затягане и броя на преминаванията. От съществено значение е да следвате тази процедура, за да постигнете уплътнение без течове и да предотвратите повреда. Никога не превишавайте препоръчителния въртящ момент.
Въпрос 4: Подходящи ли са гофрираните метални уплътнения за вакуумно обслужване?
Отговор: Да, абсолютно. Гофрираните метални уплътнения са отлични за вакуумни приложения, включително висок вакуум. Тяхната твърда сърцевина не им позволява да бъдат изтеглени в междината на фланеца, за разлика от някои по-меки листови уплътнения. Вълнообразният дизайн също осигурява положително уплътнение дори при отрицателно налягане. Препоръчваме дизайн с вътрешен опорен пръстен за предотвратяване на свиване навътре и уплътнителен елемент с висока плътност за минимизиране на отделянето на газове. Нашата фабрика в Ningbo Kaxite Sealing Materials Co., Ltd. доставя гофрирани метални уплътнения за множество вакуумни приложения, включително във фармацевтичната и полупроводниковата промишленост.
Въпрос 5: Как да съхранявам гофрираните метални уплътнения, за да гарантирам тяхната цялост преди монтаж?
Отговор: Вълнообразните метални уплътнения трябва да се съхраняват в чиста, суха и хладна среда. Те трябва да бъдат защитени от влага, мръсотия и екстремни температури. Оригиналната опаковка (често запечатана найлонова торбичка с влагоуловител) трябва да се запази непокътната до монтажа, за да се предотврати ръжда или замърсяване. Те трябва да се съхраняват плоски, за да се предотврати изкривяване, и не трябва да се подреждат с други тежки предмети върху тях. Нашата фабрика предоставя подробни инструкции за съхранение с всяка пратка, за да гарантира, че уплътненията пристигат на място в перфектно състояние.
От издържане на най-бруталните цикли на топлина и налягане до уплътняване на проблемни фланци с голям диаметър и предлагане на несравнима гъвкавост на материала, гофрираният метален уплътнител се е доказал като превъзходното решение за уплътняване за съвременната химическа преработвателна индустрия. Неговият уникален инженеринг осигурява ниво на надеждност, безопасност и рентабилност, с което традиционните алтернативи на уплътненията просто не могат да се сравнят. За инженерите по поддръжката и мениджърите на заводи това представлява проактивна инвестиция в дългосрочни операции без течове.
