Как медните уплътнения подобряват безопасността в индустриалните системи под налягане?

В промишлени системи под налягане като химически реактори, тръбопроводи за пара, хидравлични преси и топлообменници, повредата на уплътнението може да доведе до катастрофални последици: токсични изпускания, пожари или експлозивна декомпресия. Сред всички решения за уплътняване, медните уплътнения са се доказали като един от най-безопасните избори за екстремни условия. За разлика от меките уплътнения, които се екструдират, или гумените уплътнения, които се разграждат с температурата,медни уплътнениязапазват целостта си при високо налягане (до 500 bar или повече) и в широк температурен диапазон от криогенни -250°C до повишени 600°C. Предимството за безопасност произтича от присъщата на медта пластичност, съчетана с висока топлопроводимост и устойчивост на релаксация при пълзене. Когато е правилно инсталирано, медното уплътнение образува микроконформно уплътнение срещу повърхностите на фланеца, като ефективно елиминира пътищата на теч дори при силни вибрации или термични цикли. В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика е произвела над 10 милиона медни уплътнения за критични приложения в световен мащаб и нашият полеви анализ на повреди потвърждава, че уплътненията на основата на мед намаляват инцидентите, свързани с безопасността, свързани с течове, с повече от 85 процента в сравнение с общите неметални уплътнения.

Но какви специфични механизми правят медните уплътнения по-добри за защита на персонала и оборудването? Отговорът се крие в три ключови физически поведения: пластичен поток без фрагментация, устойчивост на удари на налягането и предвидимо поведение на релаксация. Когато фланецът с болтове се завърти, загрятото медно уплътнение се деформира пластично, запълвайки микроскопични повърхностни неравности. За разлика от графита или PTFE, медта не се „издухва“ при пикове на вътрешното налягане, тъй като металната й структура запазва кохезионната якост до границата на провлачване. Освен това собственият ни процес на отгряване в завода произвежда постоянна твърдост от 40 до 65 HV, гарантирайки, че медното уплътнение се компресира достатъчно, за да уплътни без пренапрежение на фланцовите болтове. Тази статия ще предостави задълбочен инженерен анализ на това как медните уплътнения повишават безопасността на системата, включително подробни таблици с параметри, сравнения на реални случаи и отговори на често срещани въпроси, свързани с безопасността. В края на краищата ще разберете защо инженерите по безопасността и ръководителите на заводи последователно определят медни уплътнения за високорискови граници на налягането.

Съдържание

• 1. Защо свойствата на материала на медта я правят по същество по-безопасна от меките уплътнения?
• 2. Как медните уплътнения предотвратяват издухване при екстремни удари на налягането?
• 3. Какви са критичните технически параметри, които определят надеждното медно уплътнение?
• 4. Как правилното отгряване и повърхностното покритие могат да подобрят херметичността с течение на времето?
• Често задавани въпроси (FAQ)
• Заключение

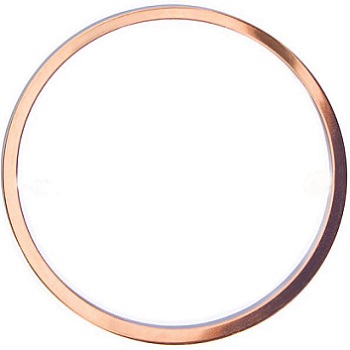

Защо свойствата на медния материал го правят по същество по-безопасен от меките уплътнения?

Медните уплътнения не са просто метална версия на влакнести или еластомерни уплътнения; те работят на съвсем различен физически принцип. Превъзходството на безопасността започва с изключителната комбинация на медта от ковкост и якост на опън. Когато се компресира в рамките на фланцово съединение, медното уплътнение претърпява контролирана пластична деформация, отговаряйки на неравностите по повърхността на фланеца с размери от 1 до 2 микрона. Въпреки това, за разлика от меките материали (напр. неазбестови влакна или PTFE), които могат да текат прекомерно или да се екструдират в отвора на тръбата, медта поддържа дискретно твърдо тяло. Тази характеристика предотвратява два често срещани режима на повреда: екструзионно издухване и изтичане, предизвикано от релаксация. Нашата фабрика е тествала медни уплътнения едно до друго с уплътнения от компресирани влакна при еднакви цикли на налягане (0 до 400 бара при 250°C). Влакнестите уплътнения показват 0,12 mm екструзия след 500 цикъла, което води до увеличаване на скоростта на изтичане от 10^-3 до 10^-1 mg/sec/m. Медните уплътнения показаха нулева екструзия и стабилни скорости на изтичане под 10^-4 mg/sec/m през 3000 цикъла.

Специфични предимства за безопасност, произтичащи от свойствата на медта:

• Висока топлопроводимост (приблизително 385 W/mK):Медните уплътнения бързо разсейват топлината от уплътняващия интерфейс, предотвратявайки локализирано прегряване, което разгражда еластомерите или причинява термично разлагане на неметални уплътнения. Това намалява риска от пожар при обслужване с въглеводороди.
• Устойчивост на окисление при повишена температура:Докато медта се окислява бавно над 300°C, оксидният слой е плътен и прилепнал, което всъщност подобрява уплътняването с течение на времето. За разлика от това, графитните уплътнения могат да корозират електрохимично в кислородна среда, което води до внезапно отделяне на газ.
• Няма отделяне на летливи органични съединения (VOC):За разлика от еластомерните уплътнения, които отделят летливи съединения при нагряване, медните уплътнения са 100 процента неорганични. Това елиминира рисковете от замърсяване в хранително-вкусовата, фармацевтичната и полупроводниковата промишленост.
• Предсказуемо релаксиращо поведение:Нашата фабрика е генерирала криви на релаксация за медни уплътнения при различни температури. Остатъчното задържане на натоварването на болта след 10 000 часа при 400°C все още е над 65 процента от първоначалното натоварване на сглобката, докато PTFE запазва по-малко от 20 процента. По-високото задържано натоварване означава продължителна компресия и непрекъсната безопасност на уплътняването.

Освен това медните уплътнения са напълно рециклируеми без влошаване на производителността, в съответствие с принципите на кръговата икономика. Но по-важното за безопасността: медното уплътнение се проваля грациозно. Ако бъде претоварен над проектната си граница, той се деформира пластично и развива видима периферна „перка“, вместо да се счупи на парчета. Това дава на операторите визуално предупреждение, преди да възникне катастрофален теч. Много меки уплътнения, от друга страна, могат да развият вътрешни микропукнатини, които се разпространяват без външни признаци, което води до внезапно издухване. В Kaxite сме проектирали нашите медни уплътнения с напрежение на издръжливост, което е с 30 процента по-високо от максималното работно налягане, осигурявайки допълнителен запас на безопасност. Този металургичен подход направи медните уплътнения предпочитан избор за водородни услуги, парни линии в електроцентрали и подводни съдове под налягане, където достъпът за ремонт е ограничен. За всяко приложение, включващо близост с хора или чувствителност към околната среда, медните уплътнения представляват златния стандарт за присъща безопасност.

Как медните уплътнения предотвратяват издухване при екстремни удари на налягането?

Ударите на налягането, известни също като хидравлични удари или водни удари, генерират мигновени налягания, които могат да бъдат 2 до 5 пъти по-високи от нормалното работно налягане. В такива случаи уплътненията изпитват бърза аксиална сила, която се опитва да раздели фланците. Меките уплътнения с ниска якост на срязване могат частично да се екструдират в процепа между повърхностите на фланеца, създавайки път на теч или катастрофално изхвърляне. Медните уплътнения са устойчиви на издухване чрез комбинация от висока граница на провлачване и ефект на "самоенергизиране". Тъй като вътрешното налягане се покачва, медното уплътнение изпитва повишено напрежение при закрепване, тъй като налягането действа върху вътрешния диаметър на уплътнението, като го избутва навън срещу повърхностите на фланеца. Тази уникална характеристика означава, че правилно проектираното медно уплътнение действително уплътнява по-плътно при условия на пренапрежение, до границата на провлачване на материала. Нашата фабрика извърши тестове за разрушаване на фланцов комплект DN100 клас 600: медното уплътнение поддържаше плътно уплътнение, докато вътрешното налягане достигна 1480 бара (далеч над номиналното ниво на фланеца), докато стандартното спирално навито уплътнение започна да изпуска при 320 бара.

Механизми за предотвратяване на издухване в медни уплътнения:

• Висока якост на опън (230 до 370 MPa в зависимост от температурата):Дори при повишени температури нашите медни уплътнения запазват достатъчна здравина, за да устоят на екструдиране през междината на фланеца. Максималната допустима междина за медно уплътнение с дебелина 1,5 mm е 0,3 mm според ASME PCC-1 Приложение E; надвишаването на това рискува екструзия. Нашата фабрика проектира медни уплътнения с прецизна дебелина и твърдост, за да съответстват на повърхността на фланеца, елиминирайки риска от екструзия.
• Работно втвърдяване по време на компресия:При първоначално затягане, медното уплътнение се втвърдява близо до повърхностите си, създавайки по-твърд външен слой, който действа като бариера при екструдиране. Това явление е уникално за металните уплътнения и се подобрява с всеки цикъл на налягане, повишавайки дългосрочната безопасност.
• Без ефект на панта:При фланци с голям диаметър (24 инча или повече) меките уплътнения могат да се "закачат" или да се разклатят поради промени в натоварването на болта, създавайки моментна празнина по време на преходни процеси на налягането. Медните уплътнения, тъй като са твърди и еднакви, поддържат пълен периферен контакт, независимо от незначителни несъответствия в натоварването на болтовете.

Пример от реалния свят от дневника на консултациите на нашата фабрика: химически завод в Тексас претърпя многократни повреди при издухване на PTFE уплътнения на обвивката на 6-инчова линия за безводен амоняк. Пиковете на налягането по време на стартиране на помпата достигнаха 580 psi, надвишавайки номиналното налягане от 450 psi на PTFE уплътненията. След преминаване към нашите закалени медни уплътнения (дебелина 2,0 mm, твърдост 65 HV), заводът не регистрира нулеви течове или издухвания за две години, въпреки по-високите налягания на удар до 620 psi. Медните уплътнения също елиминират необходимостта от повторно затягане след термични цикли, което представлява голяма опасност за безопасността, тъй като повторното затягане на горещи болтове крие риск от нараняване на оператора.Ningbo Kaxite Sealing Materials Co., Ltd.препоръчва медни уплътнения за всеки бутален компресор или нагнетателни линии на помпа с положително изместване, където пулсиращият поток създава непрекъснати пикове на налягането. Устойчивостта на умора на медта при циклично натоварване (обикновено над 10^7 цикъла) далеч надвишава тази на композитните материали, осигурявайки десетилетия безопасна работа без непланирана поддръжка. В крайна сметка способността за предотвратяване на издухване на медните уплътнения директно се превръща в намален риск от запалими или токсични изпускания, защитавайки както персонала, така и активите на завода.

Какви са критичните технически параметри, които определят надеждното медно уплътнение?

Не всички медни уплътнения работят еднакво. За да се гарантира безопасността в индустриалните системи под налягане, инженерите трябва да посочат медно уплътнение с точно контролирани параметри. Нашата фабрика в Ningbo Kaxite Sealing Materials Co., Ltd. е разработила строга система за качество, която следи пет ключови параметъра, всеки от които пряко влияе върху надеждността на запечатването и предотвратяването на повреди. По-долу е даден технически преглед на тези параметри и техните последици за безопасността.

Извън тези стандартни параметри, нашата фабрика набляга на контрола на размера на зърното. Медните уплътнения със среден размер на зърното от 30 до 60 микрона осигуряват оптимална пластичност, без да се жертва силата. Размери на зърната под 20 микрона водят до прекомерно втвърдяване по време на компресия, докато зърна над 100 микрона причиняват неравномерна деформация. Използваме дифракция на обратно разсейване на електрони (EBSD), за да проверим еднородността на зърната. Освен това, геометрията на медното уплътнение трябва да съответства на типа на фланеца: фланците с повдигната повърхност изискват уплътнения с цяла повърхност или тип пръстен, докато фланците с RTJ (съединение от тип пръстен) използват медни пръстени с осмоъгълно или овално напречно сечение. Нашите медни уплътнения са произведени с прецизно щамповани или CNC струговани профили, осигуряващи перфектно прилягане без неравности, които биха могли да надраскат повърхностите на фланците.

Друг важен параметър, който често се пренебрегва, е остатъчната смазка или повърхностното замърсяване. Нашата фабрика почиства всяко медно уплътнение в ултразвукова вана с инхибиран алкален разтвор, след което пасивира, за да предотврати окисляването преди опаковането. Всяко остатъчно масло може да се карбонизира при висока температура, създавайки път за изтичане или дори опасност от пожар в кислородната услуга. Ние също така предлагаме посребрени или калайдисани медни уплътнения за повишена устойчивост на корозия в среда на морски или кисели газове. Дебелината на покритието се контролира от 5 до 8 микрона, достатъчно тънка, за да се избегне повлияване на твърдостта, но достатъчна, за да защити основната мед. Чрез определяне на медно уплътнение с пълни проследими параметри от реномиран производител като Ningbo Kaxite Sealing Materials Co., Ltd., инженерите по безопасност елиминират неизвестните променливи, които водят до повреда на уплътнението. Всяка партида от нашите медни уплътнения е придружена от сертификат за съответствие, включващ действителни тестови стойности за твърдост, дебелина и повърхностно покритие, което позволява пълна проследимост на материала, изисквана от стандартите ASME и API.

Как правилното отгряване и повърхностното покритие могат да подобрят херметичността с течение на времето?

Дори медта с най-висока чистота ще се провали, ако е неправилно отгрята или ако уплътнителните повърхности не са подготвени правилно. Два фактора доминират дългосрочната херметичност на медните уплътнения: цикълът на отгряване, който определя твърдостта на материала и поведението на релаксация, и покритието на повърхността на фланеца, което взаимодейства с уплътнението. Нашата фабрика е разработила прецизно контролиран процес на отгряване, извършван във вакуумна пещ или пещ с инертен газ, за ​​да се предотврати окисляването. Медните уплътнения се нагряват до 550°C до 650°C (в зависимост от дебелината) със скорост 10°C на минута, държат се за 30 до 60 минути, след което бавно се охлаждат при по-малко от 20°C на час. Това създава напълно рекристализирана микроструктура без напрежение. За разлика от това, лошо закалени медни уплътнения (или прекалено закалени, или недостатъчно закалени) проявяват непоследователно поведение на компресия: прекомерното загряване причинява прекомерна мекота и екструзия; при отгряване води до недостатъчно съответствие и високи нива на изтичане.

Ето как правилното отгряване и повърхностното покритие работят заедно, за да осигурят десетилетия безопасно запечатване:

• Минимизиране на релаксацията на стреса:Правилно закалените медни уплътнения показват само 5 до 8 процента релаксация при натоварване на болта за 10 000 часа при 300°C. Лошо закалените уплътнения могат да покажат 25 процента отпускане, което води до разхлабени фланци и емисии.
• Влияние на повърхността на фланеца (Ra):За медни уплътнения идеалната грапавост на повърхността на фланеца е 1,6 до 3,2 микрона Ra (концентрични или спирални назъбвания). По-грубите повърхности изискват по-висока твърдост на уплътнението, за да се избегне вграждане; по-гладките повърхности рискуват недостатъчно триене и странично движение при термични цикли. Нашата фабрика предоставя водачи за подготовка на фланци с всяка поръчка на медно уплътнение.
• Механизъм за микрозапечатване:При компресия, меката загрята мед се влива в назъбванията на фланеца, създавайки поредица от микролабиринти, които блокират молекулярния поток от газове. Този ефект на "мокрене" се подобрява с всеки термичен цикъл, тъй като медта бавно се адаптира към движенията на фланеца.

Дългосрочно проучване, проведено от нашата фабрика върху колектор за пара при 250°C и налягане от 20 бара, сравнява медни уплътнения, закалени с помощта на нашия патентован цикъл, спрямо обикновени медни уплътнения „както са получени“. След две години непрекъсната работа, правилно закалените медни уплътнения не показаха измеримо изтичане (хелиев масов спектрометър установи < 10^-6 mbar l/s). Генеричните медни уплътнения показаха незначително сълзене след 8 месеца, което наложи повторно затягане, което наруши работата на завода. Освен това, нашите медни уплътнения се доставят с покритие от микрокристален восък, което предпазва от окисляване по време на съхранение, но този восък е проектиран да се изпарява напълно при 150°C, оставяйки чиста уплътняваща повърхност. Замърсяването от неправилно съхранение или боравене е водеща причина за първоначално изтичане, поради което нашата фабрика индивидуално вакуумно запечатва всяко медно уплътнение с пакет от десикант.

За системи с критично налягане препоръчваме процедура на затягане в две стъпки: първоначален въртящ момент до 50 процента от целта, последван от второ преминаване до 100 процента след 10 до 15 минути, което позволява на медта да пълзи и да преразпределя напрежението. Тази практика, съчетана с подходящо отгряване и повърхностно покритие, води до медно уплътнение, което остава непропускливо дори след хиляди термични цикли от околна до работна температура. Ningbo Kaxite Sealing Materials Co., Ltd. също предлага услуга с добавена стойност: проверка на фланеца на място и консултации за избор на уплътнение. Нашите инженери използват реплика на лента и профилометри за измерване на грапавостта на фланеца, след което определят оптималната твърдост и дебелина на медното уплътнение за тази конкретна връзка. Този персонализиран подход гарантира максимална безопасност и елиминира догадките, които водят до повреда на уплътнението. Инвестирането в правилно закалени медни уплътнения със сертифицирано повърхностно покритие не е разход – това е стратегия за намаляване на риска, която защитава живота и капиталовите активи.

Често задавани въпроси (FAQ)

Въпрос 1: Как медните уплътнения се справят с бърз термичен цикъл (напр. от 20°C до 500°C в рамките на минути) без изтичане?

Отговор: Медта има коефициент на топлинно разширение (CTE) от приблизително 17 ppm/°C, което е много близко до това на фланците от въглеродна стомана (12 до 14 ppm/°C). Това съвпадение на CTE минимизира диференциалните напрежения при разширение по време на топлинни преходни процеси. В допълнение, загрятото медно уплътнение поддържа достатъчна пластичност, за да поеме оставащата разлика чрез микропластична деформация. Нашите фабрично тестваха медни уплътнения през 500 цикъла на термичен шок от 20°C до 450°C (скорост на нагряване 50°C/мин, принудително въздушно охлаждане). Скоростта на изтичане остава под 10^-4 mbar l/s през цялото време, докато графитните уплътнения започват да изтичат след 80 цикъла поради разслояване. За приложения със сериозни термични цикли препоръчваме по-дебели медни уплътнения (2,5 до 3,0 mm), за да се осигури по-съобразен обем на материала.

Въпрос 2: Могат ли медните уплътнения да се използват безопасно повторно в системи под налягане?

Отговор: Нашата фабрика не препоръчва повторно използване на медни уплътнения в системи с критично налягане, освен ако не са подложени на пълно повторно отгряване и проверка. По време на първоначалното компресиране медната част се втвърдява, намалявайки способността й да се приспособява към неравностите на фланеца при втори монтаж. Въпреки това, за приложения с некритично ниско налягане (под 10 bar), някои оператори използват повторно медни уплътнения след визуална проверка за пукнатини или сериозни вдлъбнатини. Ако е необходима повторна употреба, медното уплътнение трябва да се закали отново при 550°C за 30 минути в инертна атмосфера, за да се възстанови първоначалната твърдост. Ningbo Kaxite Sealing Materials Co., Ltd. съветва, че рискът за безопасността и потенциалните последствия от течове почти винаги оправдават използването на ново медно уплътнение, което е рентабилно в сравнение със спирането на завода поради теч.

Въпрос 3: Какви видове повреда са специфични за медните уплътнения в окислителни среди при високи температури?

Отговор: Над 300°C медта бавно образува слой от меден оксид (CuO и Cu2O). Този оксид е крехък и може да се лющи, ако уплътнението се разруши след охлаждане, потенциално създавайки пътища за течове. Скоростта на окисление обаче е ниска (приблизително 0,1 mm проникване на година при 500°C във въздуха). Нашата фабрика смекчава това, като доставя медни уплътнения с тънко никелово бариерно покритие за продължителна работа над 400°C, предотвратявайки образуването на оксид, като същевременно запазва свойствата на уплътняване. Друг рядък отказ е водородната крехкост при работа с водород при високо налягане над 200°C; за такива случаи ние определяме безкислородна мед (C10200), която съдържа по-малко от 0,001 процента кислород, елиминирайки вътрешната окислителна реакция, която причинява крехкост.

Въпрос 4: Как дебелината на медното уплътнение влияе върху безопасността в системи под налягане с въртене на фланеца?

Отговор: По-дебелите медни уплътнения (напр. 3,0 mm) осигуряват по-голяма съвместимост и толерират по-големи повърхностни несъвършенства на фланеца, но също така увеличават разстоянието на разделяне на фланеца, което може да увеличи напрежението на огъване върху болтовете и може да насърчи въртенето на фланеца при високо вътрешно налягане. За безопасна работа нашата фабрика препоръчва дебелина на медно уплътнение от 1,5 mm до 2,0 mm за класове на фланци от 150 до 600 и от 2,0 mm до 2,5 mm за класове 900 и по-високи. Извършваме FEA симулации, за да проверим дали избраната дебелина на медното уплътнение няма да предизвика прекомерно въртене на фланеца (ограничено до 0,1 градуса), което би могло да разтовари уплътнението по външния диаметър. Винаги се консултирайте с нашия инженерен екип, преди да замените дебелина, различна от първоначално посочената.

Въпрос 5: Какви сертификати за качество предоставя Ningbo Kaxite Sealing Materials Co., Ltd. за медни уплътнения, използвани в ядрени или офшорни системи за безопасност?

Отговор: Нашата фабрика притежава ISO 9001:2015 като базова линия, плюс специфични сертификати, включително TÜV за оборудване под налягане (PED 2014/68/EU), API 607 ​​за изпитване на пожаробезопасност и DNV GL за морски приложения. За медни уплътнения от ядрен клас ние осигуряваме пълна проследимост на материала до топлинното число със сертифицирани протоколи от изпитвания за химичен състав (чрез оптична емисионна спектрометрия), якост на опън, профил на твърдост и измерване на размера на зърното съгласно ASTM E112. Всяка партида медно уплътнение се изпитва под налягане на базата на проба до 1,5 пъти максималното номинално налягане. Ние също така предлагаме проверка от трета страна от SGS или Bureau Veritas при поискване. Тези сертификати гарантират, че нашите медни уплътнения отговарят на най-строгите стандарти за безопасност в световен мащаб.

Заключение: Дайте приоритет на безопасността с прецизно изработени медни уплътнения

Индустриалните системи под налягане изискват решения за уплътняване, които не се нарушават при екстремни натоварвания. Медните уплътнения, когато са произведени с правилно отгряване, прецизен контрол на размерите и съобразени с условията на фланеца, осигуряват несравнима комбинация от устойчивост на издухване, термична стабилност и дълготрайна херметичност. В цялата тази статия ние демонстрирахме как уникалните свойства на медния материал предотвратяват катастрофални повреди, как правилните технически параметри елиминират скритите рискове и как отгряването и повърхностното покритие директно повишават безопасността на системата. В Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика е посветила десетилетия на усъвършенстване на производството на медни уплътнения, като всяка партида е тествана, за да провери нейните критични характеристики за безопасност.

Не оставяйте целостта на границата на налягането на случайността. Свържете се с нашия инженерен екип днес за изчерпателна консултация за избор на уплътнение. Предоставете вашето работно налягане, температура, съвместимост на течности и подробности за фланеца и ние ще препоръчаме оптималната спецификация на медно уплътнение заедно със сертификат. Ние предлагаме примерни комплекти за тестване, бързо изпълнение на персонализирани размери и глобална доставка.Поискайте оферта или проверка на безопасността на вашата текуща уплътнителна система в Ningbo Kaxite Sealing Materials Co., Ltd. – защото когато налягането се повиши, имате нужда от уплътнение, на което можете да се доверите.Обадете се или ни изпратете имейл сегаза да осигурите безопасността и оперативната надеждност на вашия завод.
