За производителите и професионалистите в промишленото запечатване малко неща са толкова разочароващи, колкото издърпването на току-що навито спирално навито уплътнение от дорника само за да се открие неравномерна плътност, вълнообразни ръбове или неточности в размерите. Този момент на разочарование сигнализира за пропилени материали, загубено време и – най-критично – продукт, който може да се провали в експлоатация.
Непоследователното навиване не е просто неудобство при производството; то удря в сърцето на това, което прави спираловидното уплътнение надеждно. Плътността на намотките пряко влияе върху способността за запечатване, като намотките с по-ниска плътност постоянно се представят по-слабо от своите колеги с по-висока плътност. Когато производствените линии произвеждат уплътнения с неравномерни напречни сечения, променливи външни диаметри или разхлабени намотки, последствията се простират далеч отвъд цеха – във фланцови връзки, тръбопроводни системи и в крайна сметка, оперативна безопасност.
Тази статия изследва защо непостоянното навиване продължава в много операции, колко е модерноавтоматична машина за навиване на спирално навито уплътнениетехнологията се справя с тези предизвикателства и какво могат да направят производствените екипи, за да постигнат повтарящи се надеждни резултати.
Преди да обсъдим решения, от съществено значение е да разберем защо възниква непоследователно навиване. Повечето проблеми попадат в три категории: механични проблеми, променливи на материала и пропуски в контрола на процеса.
Механичната цялост на машината за навиване директно определя качеството на всяко уплътнение, което произвежда. Когато компонентите се износят, разхлабят или изпаднат от центровката, произтичащите от това дефекти на уплътнението са предвидими, но не и неизбежни.
| Симптом | Потенциална причина | Влияние върху качеството на уплътнението |
|---|---|---|
| Неравномерно напрежение между намотките | Износени обтегачи, неправилно калибриране | Вълнообразен, неравномерен профил на уплътнението; кухини в пълнежния слой |
| Неправилен машинен шум или вибрации | Разхлабени болтове, износени лагери | Непостоянна стъпка на навиване; ускорено износване на компоненти |
| Променлива скорост на шпиндела | Дефектно VFD задвижване, плъзгащ се задвижващ ремък | Различна плътност на слоя; нестабилност на размерите |
| Деформация на уплътнението по време на навиване | Неправилно регулиране на височината на лентата | изкривяване; неравномерно подреждане на слоеве |
Сред тези проблеми неравномерното напрежение е най-честата причина за вълнообразно, неравномерно уплътнение. Когато напрежението върху металната лента и пълнителния материал варира по време на цикъла на навиване, полученото уплътнение развива неравности, които компрометират неговата ефективност на уплътняване. В критични приложения като нефтохимическа обработка или производство на електроенергия, дори незначителни вариации на плътността могат да създадат пътища на течове при променливи условия на налягане и температура.
Дори една перфектно поддържана машина за навиване не може да преодолее некачествените суровини. Металната лента и пълнителният материал трябва да отговарят на последователни спецификации за размери и свойства за повтарящи се резултати.
Често срещаните проблеми с намотките, свързани с материала, включват:
- Променлива дебелина на лентата: Флуктуациите в дебелината на металната лента причиняват неравномерно припокриване на намотките, променяйки плътността на уплътнението.
- Непостоянна плътност на пълнежа: Неравномерният пълнежен материал създава меки петна или твърди точки в напречното сечение на уплътнението.
- Неравности или дефекти по ръбовете: Несъвършенствата по краищата на металната лента се захващат за водачите, създавайки пикове на напрежение.
- Замърсяване с влага: Абсорбираната влага в гъвкавия графитен пълнител променя свиваемостта и поведението на навиване.
Снабдяване с първокласни суровини от утвърдени доставчици катоКакситепомага за елиминирането на тези променливи, като гарантира, че машината за автоматично навиване за спираловидно навито уплътнение получава входове, оптимизирани за постоянна производителност.
Може би най-значимият фактор за непоследователното навиване е човешкият елемент. Ръчните и полуавтоматични машини за навиване разчитат в голяма степен на уменията на оператора, преценката и вниманието към детайла – променливи, които се променят от смяна на смяна и от оператор на оператор.
Един опитен оператор може да произведе отлични уплътнения за първите три часа от смяната, но умората, разсеяността или обикновената човешка грешка неизбежно внасят променливост. Тази непредсказуемост прави ръчните операции неподходящи за производство в голям обем или приложения, изискващи стриктно проследяване на качеството.
Модерната автоматична машина за навиване за спирално навита технология на уплътнение премахва променливостта, присъща на ръчните операции. Чрез интегриране на програмируеми логически контролери (PLC) и серво задвижвани навиващи глави, тези машини поддържат прецизен контрол върху напрежението, стъпката и размерите по време на всеки цикъл на навиване.
Добре проектиранаавтоматична машина за навиване на спирално навито уплътнениесъхранява и изпълнява параметри на навиване с цифрова точност. След като размерът и спецификацията на уплътнението са програмирани, машината повтаря този точен процес на навиване - същото напрежение, същата стъпка, същия брой слоеве - за всяко отделно уплътнение.
Основните предимства на контролираната от PLC намотка включват:
- Пълно премахване на променливостта, предизвикана от оператора
- Постоянна плътност на слоя във всички производствени серии
- Бърза смяна между различни спецификации на уплътнението
- Цифрово проследяване за програми за осигуряване на качеството
За производители като Kaxite тази прецизност формира основата на надеждни решения за уплътняване, доставяни на клиенти по целия свят.
Усъвършенстваните автоматични машини за навиване включват системи за наблюдение в реално време, които непрекъснато проследяват нивата на напрежение, скоростите на подаване на материала, скоростта на навиване и параметрите на размерите по време на производството. Когато даден параметър излезе извън допустимите граници, машината може да предупреди операторите или автоматично да коригира, за да коригира състоянието.
Този механизъм за обратна връзка със затворен цикъл гарантира, че всяко уплътнение отговаря на спецификациите, като значително намалява процента на скрап и преработка.

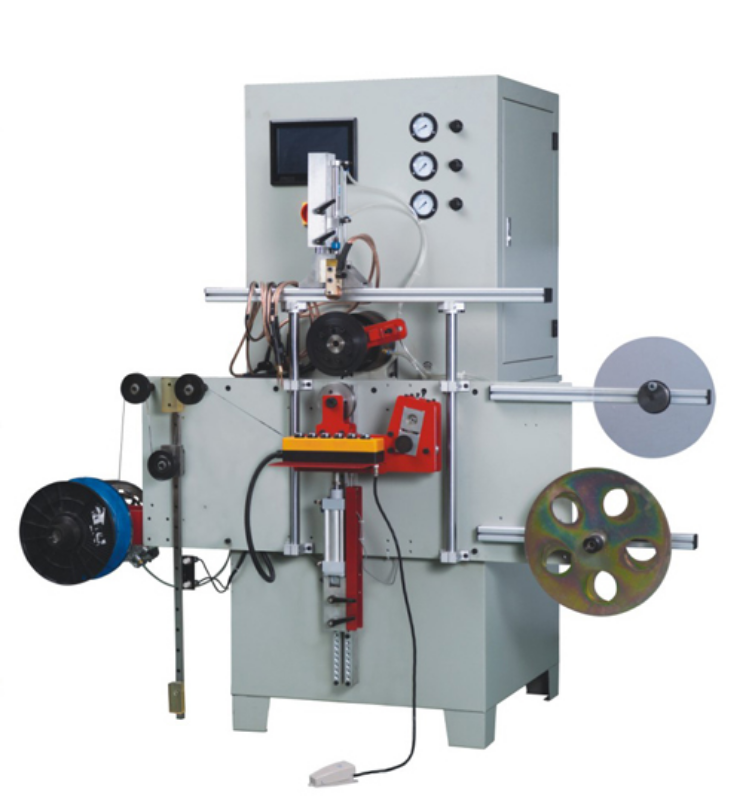

Каксите разработи цялостно решение за производство на уплътнения, което се справя с основните предизвикателства на непоследователното навиване. Автоматичната машина за навиване KXT E300C за спираловидно навито уплътнение осигурява прецизни, повтарящи се резултати чрез комбинация от здрава механична конструкция и интелигентна автоматизация.
| Параметър | Спецификация |
|---|---|
| Режим на работа | Както ръчни, така и автоматични |
| Максимално уплътнение OD | 500 мм |
| Минимален ID на уплътнението | 25 мм |
| Толеранс на OD на уплътнението | ±0,2 мм |
| Скорост на шпиндела | 0–312,5 об./мин |
| SWG дебелина | 4,5 mm (подходящ за 3,2 mm и 6,4 mm със смяна на ролката) |
| Обща мощност | 8kw |
| Скорост на производство | 20–30 секунди на парче (ANSI 6″ 150LB) |
| Захранване | 380V или 220V, 3 фази |
| PLC | Синджие |
KXT E300C поддържа опции за навиване с V-образна и W-образна форма и може да произвежда уплътнения с или без вътрешни пръстени. Неговата система за бърза смяна на дорници намалява времето за смяна от часове до минути, което позволява ефективно производство на малки партиди и по поръчка.
За приложения с по-голям диаметър Kaxite предлага хоризонтални конфигурации на навиване, способни да произвеждат уплътнения до 5000 mm OD с повторяемост от ±0,3 mm.
Непоследователното навиване носи преки и непреки разходи, които се простират далеч отвъд скрап материал. Помислете за пълното въздействие на ненадеждното производство на уплътнения:
- Директни отпадъци от материали: Отхвърлените уплътнения представляват загубена стойност на суровината.
- Неефективност на труда: Времето, прекарано в преработка на дефектни уплътнения или регулиране на машини, намалява производителността.
- Пропуснати срокове за доставка: Закъсненията в производството, причинени от проблеми с качеството, могат да застрашат взаимоотношенията с клиентите.
- Риск от повреда на място: Уплътненията с непостоянна плътност на намотките са по-склонни да протекат по време на работа, излагайки крайните потребители на опасности за безопасността и смущения в работата.
Глобалният пазар на спирално навити уплътнения продължава да се разширява, като прогнозите предвиждат растеж от 2,1 милиарда USD през 2026 г. до 3,5 милиарда USD до 2033 г., което представлява общ годишен темп на растеж от 7,1%. Тъй като търсенето се увеличава, производителите, които инвестират в надеждно автоматизирано оборудване за навиване, се позиционират, за да завладеят пазарен дял, докато конкурентите се борят с непостоянно качество.
Освен надграждането на оборудването, няколко оперативни практики помагат да се поддържа постоянна производителност на навиване:
1. Редовно калибриране: Проверете устройствата за опъване и контролите на размерите според спецификациите на производителя.
2. Превантивна поддръжка: Проверявайте и сменете лагерите, ремъците и износващите се компоненти по график.
3. Контрол на качеството на суровините: Установете процедури за входяща инспекция за метални ленти и пълнителни материали.
4. Обучение на оператори: Дори и с автоматизирано оборудване, обучените оператори са от съществено значение за наблюдението и отстраняването на проблеми.
5. Контрол на околната среда: Поддържайте постоянна температура и влажност в производствените зони, за да сведете до минимум променливостта на материала.
Чрез внедряване на тези практики заедно с модерна автоматична машина за навиване на спираловидно навито уплътнение, производителите могат да постигнат производствена последователност, която отговаря на най-взискателните индустриални спецификации.
О: Неравномерното напрежение върху металната лента и пълнителния материал е най-честата причина за вълнообразни, неравномерни уплътнения. Когато напрежението варира по време на цикъла на навиване - поради износени устройства за опъване, неправилно калибриране или непоследователно подаване на материал - полученото уплътнение развива вариации в плътността и нередности в размерите. Съвременните автоматични машини за навиване се справят с този проблем чрез серво задвижвани системи за контрол на напрежението, които поддържат прецизно, постоянно напрежение през всеки цикъл на навиване. Тези системи със затворен цикъл непрекъснато следят напрежението и правят корекции в реално време, елиминирайки променливостта, която тормози ръчните и полуавтоматични операции.
О: Машините за автоматично навиване подобряват ефективността чрез няколко механизма. Първо, контролираната от PLC работа елиминира необходимостта от постоянна настройка на оператора по време на производството, което позволява на един оператор да управлява множество машини едновременно. Второ, функциите за автоматично точково заваряване и рязане на лента намаляват времето за обработка след навиване. Трето, програмируемите процедури за смяна позволяват бързо превключване между различни размери и спецификации на уплътнението. Например, KXT E300C може да произведе уплътнение ANSI 6″ 150LB за 20 до 30 секунди, като преминаването към различен размер изисква само минути, а не часове. Освен това автоматизацията значително намалява процентите на скрап, като осигурява постоянно качество във всички производствени серии, като директно намалява разходите за материали и труда за преработка.
О: Когато оценявате автоматичните машини за навиване, вземете предвид пет ключови фактора. Диапазон на размерите: Уверете се, че машината може да поеме необходимите ви размери на уплътнението - както минимален ID, така и максимален OD. Спецификации за точност: Потърсете публикувани допуски; ±0,2 mm за OD е типичен показател за индустрията. Система за управление: PLC базирано управление с програмируеми параметри позволява повторяемост в производствените серии. Съвместимост на материалите: Уверете се, че машината може да работи със специфичните класове метал (304, 316 и т.н.) и пълнителните материали (гъвкав графит, PTFE и т.н.), които използвате. Инфраструктура за поддръжка: Вземете предвид възможностите на производителя за техническа поддръжка, наличността на резервни части и документираните процедури за поддръжка. Производители като Kaxite предлагат всеобхватни ресурси за поддръжка, включително техническа документация и насоки за отстраняване на неизправности, за да помогнат на клиентите да поддържат оптимална производителност на машината през целия експлоатационен живот на оборудването.
Непоследователното навиване не е неизбежна реалност при производството на спирално навити уплътнения. Това е разрешим проблем – такъв, който изисква разбиране на първопричините за променливостта и прилагане на решения, насочени към механични, материални и контролни фактори на процеса.
Модеренавтоматична машина за навиване на спирално навито уплътнениеосигурява прецизност, повторяемост и ефективност, с които ръчните операции не могат да се сравнят. Чрез инвестиране в съвременно оборудване от утвърдени производители катоКаксите, производствените екипи могат да премахнат разочарованието от непостоянното качество, да намалят материалните отпадъци и да произвеждат уплътнения, които работят надеждно на полето.
С разширяването на глобалния пазар на запечатване и повишаването на очакванията за качество, въпросът вече не е дали да се автоматизират операциите по навиване, а колко бързо можете да направите прехода.
