Как работи PTFE опаковката при приложения за уплътняване на индустриални помпи?

Инженер по поддръжката на химически завод се справя с постоянен проблем: центробежните помпи на линията за пренос на киселина изтичат през уплътнението. Конвенционалната опаковка работи няколко седмици, след което се втвърдява, напуква се и започва да капе. Инженерът се нуждае от уплътняващо решение, което може да се справи със сярна киселина при 80°C, което може да се монтира бързо по време на кратък прозорец за поддръжка и което ще продължи до следващото планирано спиране. Отговорът в много такива случаи еPTFE опаковка. PTFE или политетрафлуоретилен е флуорополимер, известен със своята химическа инертност, ниско триене и широк температурен диапазон. Под формата на опаковка той осигурява гъвкав, плетен уплътняващ елемент, който може да бъде нарязан на дължина и монтиран в уплътнението на помпата без необходимост от прецизна обработка или изработка на уплътнение по поръчка.

Това ръководство е написано за инженери по доставките и мениджъри по поддръжката, които оценяват PTFE уплътнение за приложения за уплътняване на индустриални помпи. Ще обясним как работи PTFE опаковката, различните налични степени и конструкции, ограниченията на производителността, които трябва да знаете, изискванията за монтаж и критериите за избор на доставчик. Ние също така ще предоставим подробни параметри на продукта от нашата фабрика на адресNingbo Kaxite Sealing Materials Co., Ltd.Независимо дали уплътнявате центробежни помпи, бутални помпи, миксери или клапани, това ръководство ще ви помогне да определите дали PTFE уплътнението е правилният избор за вашето приложение и как да го определите правилно.

Съдържание

• 1. Какво е PTFE уплътнение и как уплътнява помпата?
• 2. Какви степени и конструкции на PTFE опаковки са налични?
• 3. Какви са границите на ефективността на PTFE опаковката?
• 4. Как трябва да се монтира PTFE опаковката за надеждна работа?
• 5. Как оценявате доставчик на PTFE опаковки?
• 6. Какви са ключовите параметри на продукта от нашата фабрика?
• 7. Често задавани въпроси (FAQ)
• 8. Заключение

1. Какво е PTFE уплътнение и как уплътнява помпата?

PTFE опаковката е плетен уплътнителен материал, изработен от политетрафлуоретиленови влакна или прежди. Доставя се в непрекъсната дължина, обикновено в квадратно или правоъгълно напречно сечение, и се нарязва на дължина и се увива около вала на помпата в салниковата кутия. Уплътнението се компресира от уплътнителя, който притиска материала към вала и отвора на салника. Компресията създава уплътнение, което предотвратява изтичането на технологичната течност по вала. PTFE уплътнението се използва в широка гама промишлени помпи, включително центробежни, бутални и ротационни помпи, както и в клапани, миксери и бъркалки. Таблицата по-долу обобщава компонентите на типична салникова кутия на помпа с PTFE уплътнение.

В Kaxite нашата фабрика произвежда PTFE опаковки в редица конструкции за уплътняване на индустриални помпи. Използваме висококачествени PTFE прежди и техники за оплитане, за да произведем опаковки, които са гъвкави, издръжливи и устойчиви на химикали. Нашият инженерен екип може да ви посъветва относно подходящата степен и размер на опаковката за вашата конкретна помпа и условия на процеса.

2. Какви степени и конструкции на PTFE опаковки са налични?

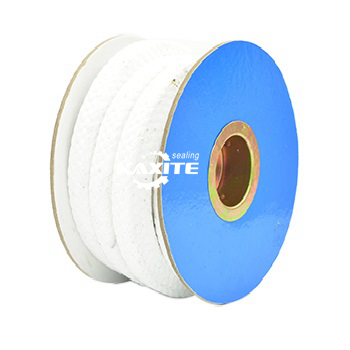

PTFE опаковката се предлага в няколко степени и конструкции, всяка подходяща за различни приложения. Най-често срещаните типове са чисто PTFE уплътнение, PTFE уплътнение със смазочна импрегнация, PTFE уплътнение с графит и PTFE уплътнение с арамидни влакна. Уплътнението от чист PTFE предлага най-високата химическа устойчивост и най-ниското триене, но има по-ниска механична якост и е склонно към студено течение под високо налягане. PTFE уплътнението със смазочно импрегниране (като силикон или минерално масло) подобрява гъвкавостта и намалява триенето, което го прави подходящо за уплътняване на помпи с общо предназначение. PTFE уплътнението с графит подобрява топлопроводимостта и намалява износването, което го прави подходящо за високоскоростни и високотемпературни приложения. PTFE уплътнението с арамидни влакна подобрява механичната якост и устойчивостта на екструдиране, което го прави подходящо за помпи с високо налягане. Таблицата по-долу сравнява тези оценки.

В нашата фабрика ние произвеждаме всички четири степени на PTFE опаковки. Предлагаме и конструкции по поръчка, като набивка със силиконова сърцевина или набивка с импрегниран с графит външен слой. Нашата цел е да предоставим на нашите клиенти класа, който най-добре отговаря на техния технологичен флуид, температура, налягане и скорост на вала.

3. Какви са границите на ефективността на PTFE опаковката?

Докато PTFE опаковката предлага отлична химическа устойчивост и ниско триене, тя има ограничения на производителността, които купувачите трябва да разберат. Най-важните граници са температура, налягане, скорост на вала и химическа съвместимост. Температурната граница зависи от степента. Уплътнението от чист PTFE може да работи до около 260°C, но механичните свойства се влошават над 150°C. Графитната PTFE опаковка може да работи до 300°C. Ограничението на налягането зависи от конструкцията. Уплътнението от чист PTFE е ограничено до около 10 бара, докато уплътнението от арамиден PTFE може да издържи до 50 бара. Ограничението на скоростта на вала зависи от опаковката и смазването. Чистата PTFE опаковка е ограничена до около 10 m/s, докато графитната PTFE опаковка може да издържи до 20 m/s. Химическата съвместимост като цяло е отлична, но PTFE може да бъде атакуван от разтопени алкални метали, флуор и някои халогенирани съединения. Таблицата по-долу обобщава границите на ефективността на различните степени.

В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика тества нашата PTFE опаковка, за да провери тези ограничения на производителността. Ние също така предоставяме насоки за прилагане, за да помогнем на нашите клиенти да изберат степента, която е подходяща за техните специфични условия. Препоръчваме на купувачите винаги да се консултират с производителя на опаковката, преди да използват PTFE опаковка в приложения, които се доближават до тези ограничения.

4. Как трябва да се монтира PTFE опаковката за надеждна работа?

Ефективността на PTFE опаковката зависи не само от материала, но и от монтажа. Неправилната инсталация е водеща причина за повреда на опаковката. Ключовите стъпки при инсталиране са: почистване на салниковата кутия, изрязване на уплътнителните пръстени до правилната дължина, монтиране на пръстените един по един с правилната ориентация и затягане на уплътнителя до правилната компресия. Уплътнителните пръстени трябва да се режат с остър нож и дорник, за да се осигури квадратен разрез. Пръстените трябва да бъдат монтирани с изместване на диагоналния срез на 90 градуса спрямо предишния пръстен, създавайки лабиринтно уплътнение. Следящото устройство на сальника трябва да се затяга постепенно и равномерно, като валът се върти между настройките. Таблицата по-долу обобщава стъпките за инсталиране и тяхната важност.

В нашата фабрика ние предоставяме подробни инструкции за монтаж с всяка поръчка на PTFE опаковка. Предлагаме и обучение на място за екипи по поддръжка. Нашата цел е да гарантираме, че нашите PTFE уплътнения работят надеждно от първото стартиране и през целия им експлоатационен живот.

5. Как оценявате доставчик на PTFE опаковки?

Оценяването на доставчик на PTFE опаковки изисква фокусиране върху качеството на материала, производствените възможности, тестването, поддръжката на приложението и изпълнението на доставката. Доставчикът трябва да използва висококачествени PTFE прежди и да поддържа строг контрол на качеството в процеса на сплитане. Те трябва да имат възможност за тестване, за да проверят ефективността на опаковката. Те трябва да осигурят поддръжка на приложения, за да помогнат на клиентите да изберат правилния клас и да го инсталират правилно. И те трябва да имат надеждна производителност на доставка, за да поддържат графика за поддръжка в правилния план. Таблицата по-долу обобщава тези критерии за оценка.

В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика произвежда PTFE опаковки повече от десетилетие. Използваме висококачествени PTFE прежди и поддържаме строг контрол на качеството. Тестваме нашата опаковка, за да проверим ефективността. Ние предоставяме поддръжка на приложения и ръководство за инсталиране. Поддържаме наличност от стандартни размери за бърза доставка. Каним ви да ни оцените спрямо тези критерии и да ни считате за ваш партньор за PTFE опаковки.

6. Какви са ключовите параметри на продукта от нашата фабрика?

Следващата таблица предоставя ключовите продуктови параметри за нашата PTFE опаковка. Този продукт е предназначен за промишлени приложения за уплътняване на помпи и се предлага в различни степени и размери. Нашата фабрика може също така да произвежда опаковки по поръчка, за да отговори на специфични изисквания.

В нашата фабрика ние произвеждаме нашите PTFE опаковки, за да отговарят на тези спецификации и други. Можем да персонализираме материала, напречното сечение и дължината според вашите специфични изисквания. Нашата система за контрол на качеството включва инспекция на суровините, инспекция в процеса и крайна инспекция преди изпращане. Нашата цел е да предоставим на нашите клиенти висококачествена PTFE опаковка, която отговаря на техните изисквания за производителност.

7. Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между чиста PTFE опаковка и графитна PTFE опаковка?

Отговор: Уплътнението от чист PTFE е направено от 100% PTFE прежда и предлага най-висока химическа устойчивост и най-ниско триене. Подходящ е за приложения с ниско налягане и ниска скорост. Графит PTFE опаковката съдържа графит, който подобрява топлопроводимостта и намалява износването. Подходящ е за високоскоростни и високотемпературни приложения. Изборът зависи от условията на работа на вашата помпа.

Въпрос 2: Колко често трябва да се сменя PTFE уплътнението?

Отговор: Интервалът на смяна зависи от условията на работа, степента на опаковката и качеството на монтажа. По принцип PTFE уплътнението трябва да се смени, когато започне да изтича прекомерно или когато уплътнението е затегнато до краен предел. Една добре монтирана, правилно поддържана опаковка може да издържи 6 до 12 месеца при типично обслужване на помпата. При агресивни химически или високоскоростни приложения интервалът може да бъде по-кратък.

Въпрос 3: Може ли PTFE уплътнение да се използва в хранителни и фармацевтични помпи?

Отговор: Да, PTFE уплътнението може да се използва в хранителни и фармацевтични помпи, ако е произведено от материали, отговарящи на изискванията на FDA, и не съдържа смазочни материали, които не са одобрени за контакт с храни. Нашата фабрика предлага PTFE опаковка за храни, която отговаря на изискванията на FDA и EU 10/2011. Моля, посочете вашите нормативни изисквания при поръчка.

Въпрос 4: Каква е правилната процедура за затягане на уплътнение за PTFE уплътнение?

Отговор: Уплътнението трябва да се затяга постепенно и равномерно, като валът се върти между настройките. Започнете със затягане с пръст и след това затегнете гайките на уплътнението с една шеста от оборота наведнъж. Пуснете помпата за няколко минути и проверете за теч. Леко капене (няколко капки в минута) е нормално за уплътнени жлези и помага за смазване на уплътнението. Ако изтичането е прекомерно, затегнете уплътнението с още една шеста от оборота. Не затягайте прекалено, тъй като това може да причини прекомерно триене и износване на вала.

Въпрос 5: Може ли PTFE уплътнение да се използва с абразивни суспензии?

Отговор: Стандартното PTFE уплътнение не се препоръчва за абразивни суспензии, тъй като PTFE влакната могат да бъдат повредени от абразивните частици. За абразивни приложения се препоръчва уплътнение от арамиден PTFE или уплътнение с подсилена конструкция. Тези материали предлагат по-добра устойчивост на абразия и екструзия. Нашият технически екип може да ви посъветва относно най-доброто опаковане за вашето приложение на тор.

8. Заключение

PTFE уплътнението е универсално и надеждно решение за уплътняване за индустриални помпени приложения. Неговата отлична химическа устойчивост, ниско триене и широк температурен диапазон го правят подходящ за широка гама от процесни течности. Работата му обаче зависи от избора на правилния клас, разбирането на ограниченията на производителността и правилното му инсталиране. Нашата фабрика в Ningbo Kaxite Sealing Materials Co., Ltd. има опит и способността да произвежда висококачествени PTFE опаковки за най-взискателните приложения. Ние използваме висококачествени материали, прецизно оплитане и строги тестове, за да гарантираме, че нашата опаковка отговаря на най-високите стандарти за производителност и надеждност.

Независимо дали уплътнявате центробежни помпи, бутални помпи, миксери или вентили, ние ви каним да се свържете с нас, за да обсъдим вашите изисквания. Можем да предоставим мостри, технически данни и персонализирани решения. Нашият ангажимент за качество и удовлетвореност на клиентите ни направи доверен партньор за индустриални уплътнителни приложения по целия свят.

Свържете се с Ningbo Kaxite Sealing Materials Co., Ltd. днесза да обсъдим вашите изисквания за PTFE опаковка и да открием как нашите продукти могат да подобрят надеждността на вашите приложения за уплътняване на помпи.
