В газопровод с високо налягане или рафинерия за хидрокрекинг, фланцовите съединения трябва да съдържат течности при налягания над 400 бара и температури, които варират от околната среда до над 500°C. Уплътнението, което изпълнява тази функция на уплътняване, не е мек, компресируем лист. Това е солиден метален пръстен - Ring Joint Gasket - който уплътнява чрез механизъм, който е фундаментално различен от този на конвенционалното уплътнение. Уплътнението на пръстеновидното съединение не разчита на еластичността на гумен или графитен материал. Той разчита на прецизното прилагане на предварително натоварване на болта, за да се създаде контакт метал към метал между уплътнението и жлеба на фланеца. Предварителното натоварване на болта е силата, която активира уплътнителната производителност на уплътнението. Без достатъчно предварително натоварване уплътнението на пръстеновидното съединение няма да уплътни. При прекомерно предварително натоварване фланецът или уплътнението може да се повредят. Предварителното натоварване на болта е критичната променлива, която определя успеха или неуспеха на съединението.
Въпросът как предварителното натоварване на болта активира уплътнителната производителност на уплътнението на пръстеновидното съединение е въпрос на механика и наука за материалите. Предварителното натоварване на болта създава напрежение върху уплътнението, което го кара да се приспособи към жлеба на фланеца. Материалът на уплътнението трябва да има правилната твърдост, за да се деформира леко и да запълни микроскопичните неравности в повърхността на канала. Фланецът трябва да е достатъчно здрав, за да издържи предварителното натоварване, без да се поддава. И болтовете трябва да бъдат затегнати по контролиран модел, за да се осигури равномерно разпределение на натоварването около пръстена. Тази статия ще разгледа механиката на предварителното натоварване на болта, дизайна на пръстеновидното уплътнение, ролята на твърдостта на уплътнението и практическите съображения за постигане на надеждно уплътнение. Ние също така ще предоставим подробни спецификации за нашитеУплътнения за пръстениот нашата фабрика в Ningbo Kaxite Sealing Materials Co., Ltd.

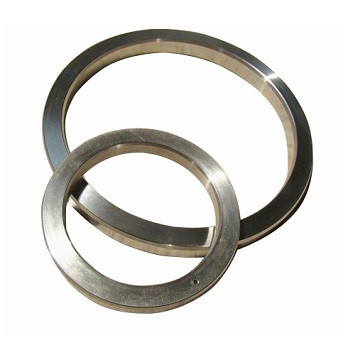

Уплътнението за пръстеновидно съединение е метален уплътнителен елемент, който се използва във фланцови съединения при високо налягане и висока температура. Обикновено се изработва от плътен метален пръстен с овално или осмоъгълно напречно сечение. Уплътнението е проектирано да пасва в прецизно изработен жлеб на челната страна на фланеца. Когато фланците са завинтени заедно, уплътнението се компресира между двата канала, създавайки уплътнение метал към метал. Уплътняващият механизъм на пръстеновидното уплътнение е различен от този на мекото уплътнение. Меко уплътнение уплътнява, като се приспособява към повърхността на фланеца и запълва микроскопичните неравности. Уплътнението на пръстеновидното съединение уплътнява, като леко деформира метала и създава линеен контакт с жлеба. Контактното напрежение на линията на контакт е изключително високо, което създава уплътнение дори при много високо налягане. Таблицата по-долу обобщава основните характеристики на уплътнението на пръстеновидното съединение.
| Характеристика | Описание |
| Материал | Меко желязо, въглеродна стомана, неръждаема стомана, монел, инконел |
| Напречно сечение | Овална или осмоъгълна |
| Уплътнителен механизъм | Линеен контакт метал-метал |
| Рейтинг на налягането | До 10 000 psi (690 бара) и по-високи |
| Температурен рейтинг | -200°C до +850°C (в зависимост от материала) |
| Стандарти | API 6A, ASME B16.20 |
В Kaxite нашата фабрика произвежда уплътнения за пръстеновидни съединения в различни материали и размери, за да отговори на изискванията на най-взискателните приложения. Ние използваме прецизна обработка, за да гарантираме, че размерите на уплътнението са точни и повърхността е правилна. Нашите уплътнения са сертифицирани по стандартите API 6A и ASME B16.20, което гарантира, че отговарят на най-високите нива на качество и надеждност.
Предварителното натоварване на болта е напрежението, което се създава в болтовете, когато са затегнати. Това е силата, която затяга фланците заедно и притиска уплътнението. Без предварително натоварване на болта, фланците няма да се държат заедно и уплътнението няма да бъде компресирано. Предварителното натоварване на болта е това, което активира уплътнителната производителност на пръстеновидното уплътнение. Когато болтовете са затегнати, силата на предварителното натоварване се предава през фланците към уплътнението. Уплътнението се притиска към жлеба, създавайки контакт с високо напрежение, който уплътнява съединението. Размерът на предварителното натоварване определя напрежението на закрепване върху уплътнението, което от своя страна определя качеството на уплътнението. Ако предварителното натоварване е твърде ниско, напрежението на седене ще бъде недостатъчно и съединението ще протече. Ако предварителното натоварване е твърде високо, фланецът или уплътнението може да се поддадат, което също да причини теч. Предварителното натоварване на болта трябва да бъде внимателно изчислено и контролирано, за да се осигури надеждно уплътнение. Таблицата по-долу илюстрира връзката между предварителното натоварване на болта и напрежението при закрепване на уплътнението.
| Предварително натоварване на болта (kN) | Напрежение при поставяне на уплътнението (MPa) | Уплътняваща производителност |
| 50 | 100 | недостатъчно; има вероятност да изтече |
| 100 | 200 | маргинален; може да изтече под налягане |
| 150 | 300 | добър; надеждно уплътнение |
| 200 | 400 | Отлично; оптимално уплътнение |
| 250 | 500 | Прекомерно; риск от огъване на фланеца |
В нашата фабрика ние предоставяме на нашите клиенти подробни препоръки за болтове за нашите пръстеновидни уплътнения. Ние определяме необходимото предварително натоварване на болта, модела на затягане и изискванията за смазване. Нашият инженерен екип може да помогне с изчисляването на правилното предварително натоварване за вашата специфична комбинация от фланец и уплътнение. Предлагаме и техническа поддръжка на място, ако е необходимо.
Твърдостта на пръстеновидното уплътнение е критичен фактор за неговото уплътняване. Уплътнението трябва да е достатъчно меко, за да се деформира леко под предварителното натоварване на болта, приспособявайки се към жлеба на фланеца и създавайки уплътнение. Въпреки това, той също трябва да бъде достатъчно твърд, за да устои на екструдиране и да поддържа формата си при високо налягане. Твърдостта на уплътнението се определя от материала, от който е направено. Мекото желязо е най-мекият и най-често използван материал. Подходящ е за приложения при ниско налягане и ниска температура. Въглеродната стомана е по-твърда и се използва за по-високо налягане. Неръждаемата стомана е още по-твърда и осигурява устойчивост на корозия. Монел и инконел се използват за най-взискателните приложения, където се изисква висока якост и устойчивост на корозия. Таблицата по-долу обобщава твърдостта и типичните приложения на обикновените материали за пръстеновидни уплътнения.
| Материал | Твърдост (HB) | Максимално налягане (бар) | Типично приложение |
| Меко желязо | 90 - 120 | 100 | Вода под ниско налягане, пара |
| Въглеродна стомана | 120 - 150 | 250 | Нефт и газ, обща промишленост |
| Неръждаема стомана 304 | 150 - 180 | 400 | Химическа, нефтохимическа |
| Неръждаема стомана 316 | 150 - 180 | 400 | Корозивни среди |
| Монел | 150 - 200 | 500 | Морска вода, висока температура |
| Инконел | 180 - 250 | 690 | Висока температура, високо налягане |
ПриNingbo Kaxite Sealing Materials Co., Ltd., ние произвеждаме пръстеновидни уплътнения от всички тези материали. Ние също така предлагаме набор от нива на твърдост във всеки материал, за да отговарят на различни приложения. Нашият инженерен екип може да ви помогне да изберете правилния материал и твърдост за вашите специфични изисквания.
Жлебът на фланеца е вдлъбнатината на повърхността на фланеца, в която се поставя уплътнението на пръстеновидното съединение. Размерите и повърхностното покритие на жлеба са от решаващо значение за уплътнителната производителност на уплътнението. Жлебът трябва да бъде обработен с точни допуски, за да се гарантира, че уплътнението е поставено правилно и че контактното напрежение е равномерно. Ъгълът на жлеба, дълбочината на жлеба и ширината на жлеба влияят върху ефективността на уплътняването. Повърхностното покритие на жлеба трябва да е достатъчно гладко, за да позволи на уплътнението да се деформира и да запълни микроскопичните неравности, но не толкова гладко, че уплътнението да не може да захване повърхността. Таблицата по-долу обобщава ключовите параметри на каналите за стандартни пръстеновидни уплътнения.
| Параметър | Спецификация | Важност |
| Ъгъл на канала | 23° ± 1° (овал); 23° ± 1° (осмоъгълен) | Осигурява правилно сядане и контакт |
| Дълбочина на канала | Според API 6A / ASME B16.20 | Гарантира, че уплътнението е напълно уловено |
| Ширина на канала | Според API 6A / ASME B16.20 | Осигурява прилягане на уплътнението без излишна хлабина |
| Повърхностно покритие (Ra) | 1,6 - 3,2 µm | Позволява на уплътнението да се захване и уплътни |
| Плоскост | 0,05 mm на 100 mm | Осигурява равномерно контактно напрежение |
В нашата фабрика можем да предоставим техническа поддръжка за проектиране и обработка на канали на фланци. Ние също така предлагаме услуга за проверка на канала, за да проверим дали каналът отговаря на изискванията на приложимия стандарт. Това е важно, защото износен или повреден жлеб може да попречи дори на ново уплътнение да уплътни правилно.
Изчисляването на предварителното натоварване на болта е критична стъпка в проектирането и сглобяването на съединение с уплътнение на пръстеновидно съединение. Предварителното натоварване трябва да е достатъчно, за да създаде необходимото напрежение на закрепване върху уплътнението, но не толкова високо, че да поддаде фланеца или болтовете. Изчислението взема предвид напрежението при залягане на уплътнението, размерите на фланеца, размера и материала на болта, както и работното налягане и температура. Предварителното натоварване обикновено се изчислява с помощта на кода на ASME за котли и съдове под налягане или еквивалентен стандарт. След като предварителното натоварване е изчислено, то трябва да се приложи върху болтовете по контролиран начин. Това обикновено се прави с помощта на динамометричен ключ или хидравличен обтегач. Трябва да се следва схемата на затягане, за да се осигури равномерно разпределение на натоварването. Таблицата по-долу обобщава ключовите стъпки при прилагане на предварително натоварване на болта.
| стъпка | Действие | Цел |
| 1 | Почистете и проверете фланеца и жлеба | Уверете се, че няма отломки или повреди |
| 2 | Смажете болтовете и повърхностите на гайките | Намалете триенето и осигурете постоянно предварително натоварване |
| 3 | Затегнете болтовете под формата на звезда до 30% от целевия въртящ момент | Поставете уплътнението и подравнете фланците |
| 4 | Затегнете болтовете под формата на звезда до 60% от целевия въртящ момент | Постепенно компресирайте уплътнението |
| 5 | Затегнете болтовете под формата на звезда до 100% от целевия въртящ момент | Постигнете окончателно предварително натоварване |
| 6 | Проверете въртящия момент след 24 часа | Компенсирайте пълзенето и отпускането |
В Ningbo Kaxite Sealing Materials Co., Ltd. ние предоставяме на нашите клиенти подробни процедури за завинтване за нашите пръстеновидни уплътнения. Ние също така предлагаме обучение и поддръжка на място, за да гарантираме, че предварителното натоварване се прилага правилно. Нашата цел е да помогнем на нашите клиенти да постигнат надеждно уплътнение всеки път.
Основните спецификации за пръстеновидно уплътнение включват размера на уплътнението, класа на налягане, материала, вида на напречното сечение и твърдостта. Таблицата по-долу предоставя обобщение на типичните спецификации за нашите пръстеновидни уплътнения.
| Спецификация | Обхват | Бележки |
| Размер | 1/2" до 36" | Според API 6A / ASME B16.20 |
| Клас на налягане | Клас 150 до клас 2500 | Също така API 6A налягания |
| Материал | Меко желязо, въглеродна стомана, SS304, SS316, монел, инконел | Избран въз основа на приложение |
| Тип напречно сечение | Овална (R), осмоъгълна (RX), висока производителност (BX) | Избран въз основа на натиск и жлеб |
| твърдост | По стандарт за материал | Избран въз основа на материала на фланеца |
| Повърхностно покритие | Ra 1,6 - 3,2 µm | Осигурява правилно сядане |
| Стандарти | API 6A, ASME B16.20, DIN 2693 | Съответствие с международните стандарти |
В нашата фабрика ние произвеждаме пръстеновидни уплътнения, за да отговарят на тези спецификации и други. Можем да персонализираме уплътнението, за да отговаря на специфични изисквания на проекта, включително специални материали, специални размери и специални напречни сечения. Нашият инженерен екип може да помогне с процеса на подбор и да предостави подробни технически данни за вашия проект.
Въпрос 1: Какво е препоръчителното предварително натоварване на болта за уплътнение на пръстеновидно съединение?
Отговор: Препоръчителното предварително натоварване на болта зависи от размера на уплътнението, класа на налягане, материала на уплътнението и материала на фланеца. Обикновено се изчислява с помощта на кода на ASME за котли и съдове под налягане или еквивалентен стандарт. Предварителното натоварване трябва да е достатъчно, за да създаде необходимото напрежение на закрепване върху уплътнението, без да се поддава на фланеца или болтовете. В Ningbo Kaxite Sealing Materials Co., Ltd. предоставяме подробни препоръки за болтове за всяко от нашите пръстеновидни уплътнения.
Въпрос 2: Може ли пръстеновидното уплътнение да се използва повторно?
Отговор: По принцип пръстеновидното уплътнение не трябва да се използва повторно. Когато уплътнението се компресира, то се деформира пластично, за да съответства на жлеба. Тази деформация е постоянна и уплътнението няма да се върне в първоначалната си форма. Повторното използване на пръстеновидно уплътнение може да доведе до теч, тъй като уплътнението няма да уплътни правилно втория път. Индустриалният стандарт е уплътнението да се сменя при всяко отваряне на съединението. Нашата фабрика препоръчва използването на ново уплътнение за всеки монтаж.
Въпрос 3: Каква е разликата между овално и осмоъгълно пръстеновидно уплътнение?
Отговор: Овалното уплътнение (тип R) има заоблено напречно сечение и се използва в стандартни приложения. Осмоъгълното уплътнение (тип RX) има напречно сечение с плоска страна, което осигурява по-ефективно уплътнение при по-високо налягане. Осмоъгълното уплътнение изисква различен дизайн на канала от овалното уплътнение. Изборът между двете зависи от класа на налягане и жлеба на фланеца. Нашият инженерен екип може да ви помогне да изберете правилния тип за вашето приложение.
Въпрос 4: Как да разбера дали моето уплътнение на пръстеновидното съединение тече?
Отговор: Признаците за изтичане на уплътнение на пръстеновидно съединение включват видимо изтичане на течност или газ от съединението, спад в системното налягане и наличие на съскащ звук. Ако подозирате теч, съединението трябва да се разхерметизира и незабавно да се провери. Уплътнението трябва да се смени и жлебът на фланеца трябва да се провери за повреди. Течовете могат да бъдат опасни, особено при работа с високо налягане или токсични вещества, така че никога не трябва да се пренебрегват.
Въпрос 5: Какъв е правилният модел на затягане за фланец с уплътнение на пръстеновидно съединение?
Отговор: Правилният модел на затягане е звездообразен, при който болтовете се затягат в кръстосана последователност. Болтовете трябва да се затягат на няколко етапа, обикновено 30%, 60% и 100% от целевия въртящ момент. Това гарантира, че уплътнението се компресира равномерно и че фланците остават успоредни. След първоначалното затягане въртящият момент трябва да се провери след 24 часа, за да се компенсира пълзенето и отпускането. В Ningbo Kaxite Sealing Materials Co., Ltd., ние предоставяме подробни процедури за затягане на нашите пръстеновидни уплътнения.
Предварителното натоварване на болта е силата, която активира уплътнителната производителност на пръстеновидно уплътнение. Без достатъчно предварително натоварване уплътнението не може да се деформира и да създаде контакт с голямо напрежение, който е необходим за уплътняване на фуги при високо налягане и висока температура. Предварителното натоварване на болта трябва да бъде внимателно изчислено, приложено и контролирано, за да се осигури надеждно уплътнение. Материалът на уплътнението, жлебът на фланеца и процедурата на болтово закрепване играят роля в ефективността на уплътняването. В Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика разполага с експертизата и опита да произвежда пръстеновидни уплътнения, които отговарят на най-взискателните изисквания. Използваме висококачествени материали, прецизна машинна обработка и строги тестове, за да гарантираме, че всяко уплътнение, което произвеждаме, осигурява надеждна работа. Ние също така предоставяме цялостна техническа поддръжка, за да помогнем на нашите клиенти да постигнат успешно запечатване.
Независимо дали проектирате нова система за високо налягане или поддържате съществуваща, ние ви каним да се свържете с нашия технически екип, за да обсъдим вашите изисквания. Ние можем да предоставим продуктови спецификации, препоръки за болтове и поддръжка на място. Нашият ангажимент за качество и удовлетвореност на клиентите ни направи доверен партньор за приложения за запечатване по целия свят.
Свържете се с Ningbo Kaxite Sealing Materials Co., Ltd. днесза да обсъдим вашите изисквания за пръстеновидно уплътнение и да откриете как нашите продукти могат да осигурят надеждно уплътнение във вашите най-взискателни приложения.
