На офшорна нефтена платформа в Северно море газопровод под високо налягане работи при 350 бара и 120°C. Фланците, които свързват тръбните секции, са уплътнени сУплътнения за пръстениизработени от неръждаема стомана SS316L. Тези уплътнения трябва да издържат не само на екстремното налягане и температура на работния флуид, но и на безмилостното нападение от солени пръски, влажност и постоянно движение на морето. Повредата на уплътнението тук не е малко неудобство; това е катастрофално събитие, което може да доведе до пожар, експлозия, екологична катастрофа и загуба на живот. Следователно изборът на уплътнителен материал е едно от най-критичните решения в офшорното инженерство. SS316L се очертава като предпочитан материал за уплътнения за пръстеновидни съединения в тези среди, тъй като предлага уникална комбинация от устойчивост на корозия, механична якост и термична стабилност, която никой друг материал не може да съпостави на сравнима цена.
Уплътненията за пръстени са метални уплътнения, които се използват при приложения с високо налягане и висока температура. Те са проектирани да пасват в специално обработен жлеб на челната страна на фланеца, създавайки уплътнение метал към метал, когато фланците са завинтени заедно. Уплътняващото действие разчита на деформацията на уплътнителния материал в жлеба, което създава плътно, непропускливо съединение. Материалът на уплътнението определя способността му да издържа на корозионните и механични натоварвания от приложението. SS316L, нисковъглеродна версия на стандартната неръждаема стомана 316, е особено подходяща за морска и офшорна среда поради отличната си устойчивост на хлоридна питингова и цепнатина корозия. ПриNingbo Kaxite Sealing Materials Co., Ltd., нашата фабрика произвежда пръстеновидни уплътнения от SS316L и други високопроизводителни сплави повече от 15 години и сме усъвършенствали нашия избор на материали и производствени процеси, за да отговорим на най-взискателните изисквания на офшорната индустрия.
Морската среда е една от най-корозионните естествени среди на земята. Морската вода съдържа приблизително 3,5% разтворени соли, главно натриев хлорид, заедно с по-малки количества магнезиеви, калциеви и калиеви соли. Тези соли правят морската вода отличен електролит, който ускорява процесите на електрохимична корозия. За металните компоненти комбинацията от хлоридни йони, разтворен кислород и влага създава безмилостна атака, която може да причини разграждане дори на висококачествени материали с течение на времето. При офшорните приложения предизвикателствата са още по-големи. Атмосферата е наситена със солени пръски, температурите варират между тропическа жега и арктически студ, а механичните натоварвания са интензивни. Таблицата по-долу обобщава основните предизвикателства, свързани с корозията в морска и офшорна среда.
| Предизвикателство за корозия | Описание | Въздействие върху уплътненията |
| Хлориден питинг | Локализирана атака от хлоридни йони | Пиндупки и повърхностна деградация |
| Корозия на цепнатини | Атака в застояли зони | Разграждане на уплътнителните повърхности |
| Галванична корозия | Разнородни метали в контакт | Ускорена корозия на по-малко благороден метал |
| Корозионно напукване под напрежение | Корозия при напрежение на опън | Внезапно напукване и повреда |
| Ерозия Корозия | Високоскоростен флуиден поток | Механично отстраняване на защитния оксид |
Последствията от корозията в пръстеновидните уплътнения са тежки. Корозирало уплътнение може да загуби своята уплътняваща сила, което води до течове. Напуканото уплътнение може да се повреди катастрофално. В офшорна нефтена или газова платформа изтичане на уплътнение може да освободи запалими въглеводороди, създавайки риск от пожар или експлозия. В морски тръбопровод изтичането може да причини замърсяване на околната среда. В инсталация за обезсоляване течът може да компрометира качеството на водата. Следователно изборът на устойчив на корозия материал като SS316L не е просто предпочитание за качество; това е императив за безопасност. Нашата фабрика в Kaxite има богат опит в доставката на уплътнения за пръстеновидни съединения за морски и офшорни приложения и ние разбираме критичната важност на избора на материал в тези среди.
Когато избират материал за уплътнения за пръстеновидни съединения в морска и офшорна среда, инженерите трябва да избират от набор от опции, включително въглеродна стомана, неръждаема стомана, дуплексна неръждаема стомана и екзотични сплави като инконел и монел. Всеки материал има своя собствена комбинация от устойчивост на корозия, механична якост и цена. SS316L често е предпочитаният избор, защото предлага най-добрия баланс между производителност и цена за много морски приложения. За да разберете защо е полезно да сравните SS316L с други обичайни материали. Таблицата по-долу предоставя сравнение на основните свойства на тези материали.
| Материал | Устойчивост на корозия в морска вода | Механична якост | цена | Типично приложение |
| Въглеродна стомана | Лош (изисква покритие) | високо | ниско | Некритични, сухи приложения |
| SS304 | Умерено (питинг в хлориди) | високо | ниско | Общо предназначение, мека среда |
| SS316L | Отличен (устоява на хлътрина питинг) | високо | Среден | Морска, офшорна, химическа обработка |
| Дуплекс SS | Отлично | Много високо | високо | Морски с високо налягане и висока температура |
| Инконел 625 | Отлично | Много високо | Много високо | Екстремни среди, кисел газ |
| Монел 400 | Отлично | високо | високо | Тръбопроводи за морска вода, топлообменници |
Основното предимство на SS316L пред SS304 е съдържанието на молибден. SS316L съдържа 2-3% молибден, което значително подобрява устойчивостта му на точкова и цепнатина корозия в среда, съдържаща хлорид. SS304, който не съдържа молибден, е податлив на питтинг в морска вода, особено в застояли зони, където могат да се концентрират хлориди. Дуплексната неръждаема стомана предлага дори по-висока якост и устойчивост на корозия, но е по-скъпа и по-трудна за обработка. Inconel и Monel предлагат най-високи нива на устойчивост на корозия, но цената им може да бъде непосилна за много приложения. SS316L предлага най-добрата комбинация от устойчивост на корозия, механична якост и цена за по-голямата част от морските и офшорни приложения на пръстеновидни уплътнения.
„L“ в SS316L означава „ниско въглеродно съдържание“. Стандартният SS316 има максимално въглеродно съдържание от 0,08%, докато SS316L има максимално въглеродно съдържание от 0,03%. Тази разлика може да изглежда малка, но има значително влияние върху характеристиките на материала при заваряване и приложения при висока температура. Когато аустенитни неръждаеми стомани като SS316 се нагреят до температури между 425°C и 815°C, по границите на зърната се образуват утайки от хромен карбид. Този процес е известен като сенсибилизация. Образуването на хромови карбиди изчерпва околните области от хром, намалявайки тяхната устойчивост на корозия. В морска среда чувствителните зони са силно податливи на междукристална корозия. Чрез намаляване на съдържанието на въглерод, SS316L минимизира образуването на хромни карбиди, което го прави устойчив на сенсибилизация и междукристална корозия.
Ниското съдържание на въглерод на SS316L също подобрява неговата заваряемост. Когато SS316 е заварен, зоната, засегната от топлина, може да стане чувствителна, ако съдържанието на въглерод е твърде високо. SS316L може да се заварява без термична обработка след заваряване в повечето приложения, тъй като ниското съдържание на въглерод предотвратява сенсибилизация. Това е особено важно за пръстеновидните уплътнения, които могат да бъдат произведени чрез заваряване или машинна обработка. Таблицата по-долу обобщава ключовите химични и механични свойства на SS316L.
| Собственост | Спецификация |
| Въглерод (C) макс | 0,03% |
| хром (Cr) | 16 - 18% |
| Никел (Ni) | 10 - 14% |
| Молибден (Mo) | 2 - 3% |
| Манган (Mn) макс | 2,0% |
| Силиций (Si) макс | 0,75% |
| Фосфор (P) макс | 0,045% |
| Сяра (S) макс | 0,030% |
| Якост на опън | 485 - 690 MPa |
| Граница на провлачване (0,2% отместване) | 170 - 310 MPa |
| Удължение | 40% мин |
| Твърдост (Рокуел B) | 95 макс |
В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика използва само сертифициран материал SS316L от реномирани доставчици. Ние проверяваме химичния състав и механичните свойства на всяка партида материал, който получаваме. Ние също така извършваме тестове за междукристална корозия на нашите готови уплътнения, за да гарантираме, че те отговарят на изискванията на ASTM A262 Практика Е. Този строг контрол на качеството гарантира, че нашите пръстеновидни уплътнения осигуряват надеждна работа в най-взискателните морски и офшорни среди.
Ефективността на пръстеновидното уплътнение зависи не само от материала, но и от неговата геометрия. Уплътнението е проектирано да пасва в жлеб на челната страна на фланеца. Когато фланците са завинтени заедно, уплътнението се компресира и материалът му се деформира, за да запълни жлеба и да създаде уплътнение. Формата на уплътнението и жлеба определя уплътнителния механизъм. Съществуват няколко стандартни профила на пръстеновидно уплътнение, всеки със свои собствени характеристики. Най-често срещаните са типовете R, RX и BX. Типът R е овален или осмоъгълен пръстен, който се използва в стандартни приложения. Типът RX е модифициран овален пръстен, който се използва в приложения с по-високо налягане. Типът BX е шестоъгълен пръстен, който се използва при приложения с високо налягане и висока температура. Таблицата по-долу обобщава основните характеристики на тези профили.
| Профил | Форма | Рейтинг на налягането | Типично приложение |
| R | Овална или осмоъгълна | До 10 000 psi | Общо предназначение, кладенци |
| RX | Модифициран овал | До 15 000 psi | По-високо налягане, кисело обслужване |

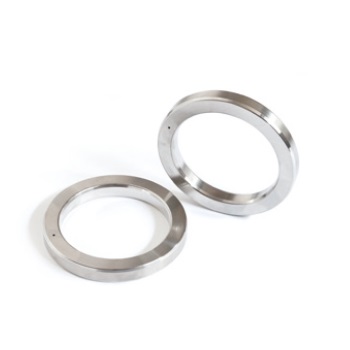

| BX | Шестоъгълна | До 20 000 psi | Високо налягане, висока температура |
Изборът на профил зависи от налягането, температурата и естеството на течността, която се запечатва. Типът R е най-често срещаният и е подходящ за широк спектър от приложения. Типът RX се използва в приложения с по-високо налягане и има малко по-различна геометрия, която подобрява ефективността на уплътняване. Типът BX се използва в най-взискателните приложения и е проектиран да осигури надеждно уплътнение при налягания до 20 000 psi. В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика произвежда уплътнения за пръстеновидни съединения във всички тези профили, в диапазон от размери, за да отговарят на стандартните спецификации на фланеца.
Следващата таблица предоставя основните спецификации за ефективността на нашите уплътнения за пръстеновидни съединения SS316L. Тези спецификации се основават на стандартни тестове и се предоставят като справка за инженери и специалисти по доставките.
| Параметър | Спецификация | Стандарт за изпитване |
| Материал | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| твърдост | ≤ 160 HBW | ASTM E10 |
| Якост на опън | ≥ 485 MPa | ASTM E8 |
| Сила на провлачване | ≥ 170 MPa | ASTM E8 |
| Удължение | ≥ 40% | ASTM E8 |
| Междукристална корозия | Пас | ASTM A262 Практика E |
| Максимална работна температура | 800°C (непрекъснато) | — |
| Максимално работно налягане | 20 000 psi (в зависимост от профила) | — |
| Повърхностно покритие | Ra 1,6 µm макс | — |
| Стандартни размери | R, RX, BX профили по API 6A | API 6A |
В нашата фабрика ние произвеждаме пръстеновидни уплътнения, за да отговарят на тези спецификации и други. Можем също така да произвеждаме уплътнения по поръчка за специални приложения. Нашият процес за контрол на качеството включва проверка на размерите, сертифициране на материалите и тестване на ефективността. Предоставяме сертификат за съответствие с всяка поръчка, документиращ състава на материала, механичните свойства и резултатите от теста. Това ниво на документация е от съществено значение за офшорни приложения, където проследимостта и осигуряването на качеството са критични.
Въпрос 1: Каква е разликата между уплътненията за пръстеновидни съединения SS316 и SS316L?
Отговор: Основната разлика е въглеродното съдържание. SS316 има максимално въглеродно съдържание от 0,08%, докато SS316L има максимално въглеродно съдържание от 0,03%. По-ниското съдържание на въглерод в SS316L го прави устойчив на сенсибилизация и междукристална корозия, което е важно при заварени и високотемпературни приложения. За морска и офшорна среда SS316L обикновено се предпочита поради превъзходната си устойчивост на корозия.
Въпрос 2: Могат ли пръстеновидните уплътнения SS316L да се използват при сервиз с кисел газ?
Отговор: SS316L не се препоръчва за работа с кисел газ (среда, съдържаща H2S), тъй като е податлив на сулфидно напукване. За приложения с кисел газ обикновено се изисква по-твърд материал като Inconel 625 или дуплексна неръждаема стомана. Изборът на материал за уплътнение трябва да се основава на специфичния състав и условията на работния флуид. Нашият технически екип може да ви посъветва относно най-добрия материал за вашето приложение.
Въпрос 3: Каква е максималната температура, на която могат да издържат уплътненията за пръстеновидни съединения SS316L?
Отговор: SS316L пръстеновидни уплътнения могат да издържат на продължителни работни температури до 800°C. Въпреки това, при температури над 425°C, материалът може да бъде податлив на сенсибилизация, ако не е правилно стабилизиран. За високотемпературни приложения е важно да се провери дали материалът е правилно термично обработен и тестван за устойчивост на междукристална корозия. Нашата фабрика осигурява сертифициране на изпитване за междукристална корозия за всички високотемпературни уплътнения.
Въпрос 4: Как да избера правилния профил на уплътнение за пръстеновидно съединение за моето приложение?
Отговор: Изборът на профил зависи от налягането, температурата и естеството на течността. Типът R е подходящ за приложения с общо предназначение до 10 000 psi. Типът RX се използва за по-високо налягане до 15 000 psi. Типът BX се използва за най-взискателните приложения до 20 000 psi. Спецификацията на фланеца също ще диктува необходимия профил. Нашият технически екип може да ви помогне при избора на правилния профил за вашето конкретно приложение.
Въпрос 5: Каква документация се предоставя с уплътнения за пръстеновидни съединения SS316L?
Отговор: Предоставяме сертификат за съответствие с всяка поръчка, документиращ състава на материала, механичните свойства и резултатите от теста. Това включва химическия анализ, резултатите от теста за опън, резултатите от теста за твърдост и резултатите от теста за междукристална корозия. Ние също така предоставяме доклади за проверка на размерите и сертификат за проследимост на материала. Тази документация е от съществено значение за осигуряване на качеството и съответствие с нормативните изисквания в морски и офшорни приложения.
SS316L Ring Joint Gaskets са идеалният избор за морски и офшорни приложения, защото предлагат уникална комбинация от устойчивост на корозия, механична якост и термична стабилност. Съдържанието на молибден в SS316L осигурява отлична устойчивост на хлоридна питинг и корозия на пукнатини, докато ниското съдържание на въглерод предотвратява сенсибилизация и междукристална корозия. Материалът може да бъде обработен в различни профили, за да отговори на изискванията за налягане и температура на приложението. И може да бъде сертифициран да отговаря на най-строгите стандарти за качество. В Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика разполага с опит и оборудване за производство на уплътнения за пръстени SS316L, които отговарят на най-взискателните изисквания на офшорната индустрия.
Независимо дали проектирате нова офшорна платформа или поддържате съществуваща, ние ви каним да се свържете с нашия технически екип, за да обсъдим вашите изисквания за уплътнение. Можем да предоставим подробни продуктови спецификации, сертификати за материали и поддръжка на приложения. Нашият ангажимент за качество и удовлетвореност на клиентите ни направи доверен партньор за решения за уплътняване по целия свят.
Свържете се с Ningbo Kaxite Sealing Materials Co., Ltd. днесза да обсъдите вашите изисквания за пръстеновидно уплътнение и да откриете как нашите уплътнения SS316L могат да отговорят на предизвикателствата на вашите морски и офшорни приложения.
