Как пръстеновидното уплътнение намалява непланираната поддръжка и производствените загуби?

В нефтохимическата промишленост един изтичане на фланец на хидрокрекер под високо налягане може да предизвика аварийно спиране, което струва повече от $500 000 на ден при загуба на производство. В електроцентрала изтичане на пара от входния фланец на турбина може да доведе до принудително прекъсване, което продължава с дни. Това не са редки събития. Те са пряка последица от повреда на уплътнението и представляват един от най-значимите източници на непланирана поддръжка и производствени загуби в тежката промишленост. Компонентът в центъра на това предизвикателство е уплътнението. И сред уплътненията, един дизайн се е доказал като изключително ефективен за предотвратяване на тези скъпи повреди: уплътнението на пръстеновидното съединение.

Уплътнението за пръстеновидно съединение е метален уплътнителен елемент, който се използва при приложения с високо налягане и висока температура, където надеждността не подлежи на обсъждане. За разлика от меките уплътнения, които разчитат на свиваемост, за да създадат уплътнение, уплътнението на пръстеновидното съединение създава уплътнение чрез прецизен контакт метал към метал между уплътнението и жлеба в повърхностите на фланеца. Този дизайн осигурява уплътнение, което е устойчиво на издухване, силно устойчиво на термични цикли и способно да издържа на натиск, който би разрушил други видове уплътнения. Резултатът е драматично намаляване на непланираната поддръжка и производствените загуби. Тази статия ще обясни как Ring Joint Gasket постига това, изследвайки неговия дизайн, материали, монтаж и производителност в най-взискателните индустриални среди. В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика произвеждаУплътнения за пръстениповече от две десетилетия и сме виждали от първа ръка как правилното уплътнение може да трансформира надеждността на една инсталация.

Съдържание

• 1. Какво представлява уплътнението на пръстеновидното съединение и защо е различно?
• 2. Как уплътнението метал към метал предотвратява издухване и изтичане?
• 3. Каква роля играят материалите за намаляване на поддръжката?
• 4. Как правилното инсталиране гарантира дългосрочна надеждност?
• 5. Каква е общата цена на притежание на уплътнение на пръстеновидно съединение?
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Какво представлява уплътнението на пръстеновидното съединение и защо е различно?

Уплътнението за пръстеновидно съединение е твърд метален уплътнителен пръстен, който е машинно обработен до точни размери и е проектиран да пасва в съответния жлеб, машинно изработен в повърхностите на фланеца. Уплътнението обикновено е с овално или осмоъгълно напречно сечение и се предлага в набор от стандартни размери, определени от API 6A и ASME B16.20. Когато болтовете на фланеца са затегнати, уплътнението се притиска между двете повърхности на канала. Металът се деформира леко, създавайки плътно, контактно уплътнение. Това е фундаментално различно от мекото уплътнение, което разчита на свиваемостта на материала, за да запълни несъвършенствата в повърхността на фланеца. Уплътнението на пръстеновидното съединение разчита на прецизната геометрия на жлеба и уплътнението, за да създаде уплътнение, което е едновременно здраво и надеждно.

Основното предимство на Ring Joint Gasket е неговата устойчивост на издухване. При меко уплътнение уплътнителният елемент е ограничен между повърхностите на фланеца, но не е механично заключен на място. Ако вътрешното налягане надвишава силата на натиск на болтовете, уплътнението може да бъде изтласкано от съединението - феномен, известен като издухване. Това е катастрофална повреда, която освобождава технологичния флуид и може да причини нараняване или смърт. Уплътнението на пръстеновидното съединение не може да издуха, защото е механично заклещено в жлеба. Жлебът действа като задържащ съд и уплътнението се компресира в него. Дори ако натоварването на болта се загуби, уплътнението остава на място, поддържайки уплътнение. Това е критична функция за безопасност при приложения с високо налягане.

Таблицата по-долу сравнява конструктивните характеристики и работните характеристики на пръстеновидните уплътнения и меките уплътнения.

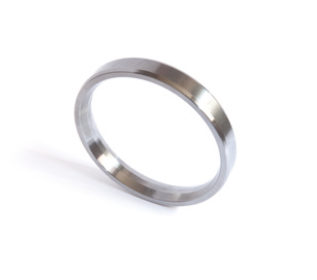

Дизайнът на пръстеновидното уплътнение е стандартизиран, за да се осигури взаимозаменяемост. Най-често срещаните стилове са тип R (овален или осмоъгълен), тип RX (за по-високо налягане) и тип BX (за изключително високо налягане). Всеки стил има специфична геометрия на канала и степен на налягане. ПриNingbo Kaxite Sealing Materials Co., Ltd., ние произвеждаме и трите стила в набор от материали, за да отговорим на изискванията на различни приложения.

2. Как уплътнението метал към метал предотвратява издухване и изтичане?

Уплътнението метал към метал на пръстеновидното уплътнение е ключът към способността му да предотвратява издухване и изтичане. Когато болтовете на фланеца са затегнати, уплътнението се притиска към повърхностите на жлебовете. Първоначалният контакт е линеен контакт - извитата повърхност на уплътнението среща плоската повърхност на жлеба. Тъй като натоварването на болта се увеличава, металът на контактната линия се деформира пластично, създавайки по-широка контактна площ. Тази деформация е ограничена до много малък участък и създава уплътнение, което е едновременно плътно и еластично. Уплътнението е плътно, защото контактът метал-метал елиминира микроскопичните пролуки, които биха позволили на течността да изтече. Той е еластичен, защото еластичната деформация на уплътнението и фланеца позволява на съединението да поеме малки движения, без да губи контакт.

Геометрията на жлеба е от решаващо значение за ефективността на уплътнението. Жлебът се обработва до точен ъгъл (обикновено 23° за уплътнения тип R) и дълбочина. Когато уплътнението е компресирано, заклиняващото действие на жлеба принуждава материала на уплътнението да влезе в плътен контакт с повърхностите на жлеба. Това създава уплътнение, което става по-плътно с увеличаване на налягането. Това е известно като уплътнение, задвижвано от налягане. Колкото по-високо е вътрешното налягане, толкова повече уплътнението се притиска към повърхностите на жлебовете и толкова по-плътно става уплътнението. Това е обратното на меко уплътнение, което може да бъде изтласкано от съединението чрез високо налягане. Таблицата по-долу показва връзката между вътрешното налягане и силата на уплътняване за пръстеновидно уплътнение.

Уплътнението, задвижвано от налягане, е това, което прави пръстеновидното уплътнение толкова ефективно за предотвратяване на издухване. Дори ако натоварването на болта е намалено поради термично разширение или отпускане, вътрешното налягане продължава да захранва уплътнението. Това е критична функция за безопасност при приложения с високо налягане. В нашата фабрика ние тестваме всяка партида уплътнения за пръстеновидни съединения, за да проверим тяхното уплътняване, задвижвано от налягане. Ние използваме хидравличен тестов стенд, който прилага вътрешно налягане към тестовия фланец и измерва степента на изтичане. Нашите уплътнения постоянно постигат нива на течове, които са доста под допустимите граници на API 6A и ASME B16.20.

3. Каква роля играят материалите за намаляване на поддръжката?

Материалът, от който е направено уплътнението на пръстеновидното съединение, определя способността му да издържа на корозивните и термичните условия на приложението. Уплътнение, направено от грешен материал, ще се повреди преждевременно, което ще доведе до непланирана поддръжка и производствени загуби. Най-често срещаните материали за пръстеновидни уплътнения са меко желязо, нисковъглеродна стомана, неръждаема стомана (304, 316, 321) и екзотични сплави като Inconel, Monel и Hastelloy. Всеки материал има определен температурен диапазон и устойчивост на корозия. Изборът на материала трябва да се основава на технологичния флуид, работната температура и необходимия експлоатационен живот.

Мекото желязо е най-икономичният материал и е подходящо за нискотемпературни, некорозивни приложения. Нисковъглеродната стомана се използва за малко по-взискателни приложения. Неръждаемите стомани 304 и 316 са работните коне на индустрията, предлагайки добра устойчивост на корозия и устойчивост при висока температура. Неръждаемата стомана 321 е стабилизирана с титан за предотвратяване на междукристална корозия при високи температури. Inconel и Monel се използват в най-агресивните среди, като тези, съдържащи хлориди или пара с висока температура. Таблицата по-долу предоставя указания за границите на температурата и корозията на обичайните материали за пръстеновидни уплътнения.

Изборът на правилния материал е критично инженерно решение. Уплътнение, което не е устойчиво на технологичния флуид, ще корозира, губейки способността си за уплътняване и потенциално замърсявайки процеса. Уплътнение, което не е предназначено за работна температура, ще омекне или ще пълзи, губейки своето предварително натоварване и позволявайки изтичане. В Kaxite работим в тясно сътрудничество с нашите клиенти, за да изберем оптималния материал за всяко приложение. Ние поддържаме изчерпателна база данни за съвместимост на материалите и можем да предоставим конкретни препоръки въз основа на условията на процеса. Тази услуга е един от начините да помогнем на нашите клиенти да намалят непланираната поддръжка и производствените загуби.

4. Как правилното инсталиране гарантира дългосрочна надеждност?

Най-издръжливото пръстеновидно уплътнение в света ще се провали, ако не е инсталирано правилно. Монтажът е критичен фактор за надеждността на уплътнението. Най-честите грешки при монтажа са: повторно използване на уплътнение, което вече е било компресирано, повреда на уплътнението по време на работа, непочистване на жлеба и прилагане на неравномерно затягане на болта. Всяка от тези грешки може да доведе до преждевременна повреда. Правилното инсталиране е систематичен процес, който трябва да се следва внимателно.

Първата стъпка е да проверите уплътнението и жлеба. Уплътнението не трябва да има дефекти като драскотини, вдлъбнатини или корозия. Жлебът трябва да е чист, сух и без остатъци или стар уплътнителен материал. Всяко увреждане на жлеба ще се прехвърли върху уплътнението, предотвратявайки правилното уплътнение. Втората стъпка е да монтирате уплътнението в жлеба. С уплътнението трябва да се работи внимателно, за да се избегне повреда. Трябва да се постави в жлеба и да се провери дали е поставен правилно. Третата стъпка е да подравните фланците. Фланците трябва да са успоредни и подравнени в рамките на определените допуски. Неправилното подравняване ще причини неравномерно натоварване на уплътнението и може да доведе до изтичане.

Четвъртата стъпка е затягане на болтовете. Това трябва да бъде направено в звездовиден или кръстосан модел, в няколко преминавания, за да се осигури равномерно натоварване. Крайният въртящ момент на болта трябва да бъде в съответствие със спецификациите на производителя на фланеца. Използването на калибриран динамометричен ключ е от съществено значение. Таблицата по-долу предоставя обобщение на стъпките за инсталиране и ключовите точки за проверка.

В нашата фабрика предоставяме подробни инструкции за монтаж с всяко уплътнение за пръстеновидно съединение, което изпращаме. Предлагаме и обучение за монтаж на място за нашите клиенти. Нашият технически екип е на разположение, за да ви помогне с всякакви въпроси относно инсталирането. Следвайки тези процедури, нашите клиенти могат да гарантират, че техните пръстеновидни уплътнения осигуряват дългосрочна надеждност, която е от съществено значение за намаляване на непланираната поддръжка и производствените загуби.

5. Каква е общата цена на притежание на уплътнение на пръстеновидно съединение?

Общата цена на притежание (TCO) на пръстеновидно уплътнение включва първоначалната покупна цена, цената на монтажа, цената на поддръжката и цената на повреда. Въпреки че първоначалната покупна цена на уплътнение на пръстеновидно съединение е по-висока от тази на меко уплътнение, TCO често е по-ниска, тъй като уплътнението на пръстеновидно съединение издържа по-дълго и се поврежда по-рядко. Една единствена повреда на меко уплътнение може да струва стотици хиляди долари загуба на производство, докато пръстеновидното уплътнение може да предотврати тази повреда. Таблицата по-долу предоставя сравнение на TCO на уплътнение на пръстеновидно съединение и меко уплътнение за период от 10 години.

Таблицата показва, че TCO на пръстеновидното уплътнение е значително по-ниско от това на мекото уплътнение, въпреки по-високата първоначална покупна цена. Спестяванията идват от намаления брой смени, по-малкия труд за монтаж и елиминирането на разходите за повреда. Това е икономическият аргумент за използването на пръстеновидни уплътнения за съединения при приложения с високо налягане и висока температура. Цената на единична повреда далеч надвишава цената на самото уплътнение. В Ningbo Kaxite Sealing Materials Co., Ltd., ние помагаме на нашите клиенти да изчислят TCO на техните решения за уплътняване. Ние вярваме, че пръстеновидното уплътнение е най-рентабилното решение за взискателни приложения.

6. Често задавани въпроси (FAQ)

Въпрос 1: Може ли пръстеновидното уплътнение да се използва повторно, след като е било компресирано?

Отговор: Не, пръстеновидното уплътнение не трябва да се използва повторно. След като уплътнението е било компресирано, то е претърпяло пластична деформация и е втвърдено при работа. Повторното му използване няма да осигури надеждно уплътнение. Уплътнението трябва да се сменя при всяко отваряне на фланеца. Това е критична практика за безопасност. В Ningbo Kaxite Sealing Materials Co., Ltd. препоръчваме на нашите клиенти да поддържат достатъчен инвентар от резервни уплътнения, за да гарантират, че няма да се изкушат да използват повторно уплътнение при спешни случаи.

Въпрос 2: Как да избера правилния материал за пръстеновидно уплътнение?

Отговор: Изборът на материал зависи от технологичния флуид, работната температура и необходимата устойчивост на корозия. За нискотемпературни, некорозивни приложения е достатъчно меко желязо или нисковъглеродна стомана. За повечето рафинерийни и нефтохимически приложения се препоръчва неръждаема стомана 304 или 316. За високотемпературни или силно корозивни приложения може да са необходими екзотични сплави като Inconel или Monel. Нашият технически екип може да предостави конкретни препоръки въз основа на условията на вашия процес.

Въпрос 3: Каква е разликата между пръстеновидно уплътнение тип R, тип RX и тип BX?

Отговор: Типът R е стандартното овално или осмоъгълно уплътнение, използвано в повечето приложения. Типът RX има модифицирана геометрия, която осигурява по-ефективно уплътнение при по-високо налягане. Типът BX е проектиран за изключително високи налягания и има конструкция, захранвана от налягане. Всеки тип има специфична геометрия на канала и степен на налягане. Нашата фабрика произвежда и трите вида и можем да ви помогнем да изберете правилния за вашето приложение.

Въпрос 4: Как мога да разбера дали уплътнението на пръстеновидното съединение е повредено?

Отговор: Повредено уплътнение на пръстеновидно съединение може да има видими драскотини, вдлъбнатини или корозия. Може също така да е деформиран извън кръг или да има сплескано напречно сечение. Ако има някой от тези признаци, уплътнението не трябва да се използва. Дори малък дефект може да попречи на уплътнението да уплътни правилно. Винаги проверявайте внимателно уплътнението преди монтаж.

Въпрос 5: Какво е максималното налягане на уплътнението на пръстеновидното съединение?

Отговор: Максималното налягане на уплътнението на пръстеновидното съединение зависи от типа и материала. Уплътненията тип R обикновено се оценяват на 5000 psi (345 бара). Уплътненията тип RX са оценени на 10 000 psi (690 бара). Уплътненията тип BX са оценени на 15 000 psi (1034 бара) или по-високи. Действителното номинално налягане също зависи от номиналната стойност на фланеца и натоварването на болта. Нашата фабрика може да осигури специфични стойности на налягането за всеки тип уплътнение и материал.

7. Заключение

Уплътнението на пръстеновидното съединение е критичен компонент в усилията за намаляване на непланираната поддръжка и производствените загуби в индустриални системи с високо налягане. Неговото уплътнение метал към метал, дизайнът, захранван от налягане, и устойчивостта на издухване го правят най-надеждното решение за уплътняване за взискателни приложения. Чрез избора на правилния материал, правилното монтиране на уплътнението и следването на програма за превантивна поддръжка, операторите на инсталацията могат на практика да елиминират повреди, свързани с уплътнението. Резултатът е по-голямо време за работа, по-ниски разходи за поддръжка и по-безопасна работна среда.

В Ningbo Kaxite Sealing Materials Co., Ltd. нашата фабрика произвежда уплътнения за пръстеновидни съединения повече от две десетилетия. Ние предлагаме пълна гама от стандартни и персонализирани уплътнения от различни материали. Нашият технически екип е на разположение, за да ви помогне с избора на материал, обучението за инсталиране и анализа на неизправностите. Ние се ангажираме да помагаме на нашите клиенти да постигнат най-високи нива на надеждност и безопасност в своите операции.

Свържете се с Ningbo Kaxite Sealing Materials Co., Ltd. днесза да научите повече за нашите пръстеновидни уплътнения и как те могат да намалят вашата непланирана поддръжка и производствени загуби.
